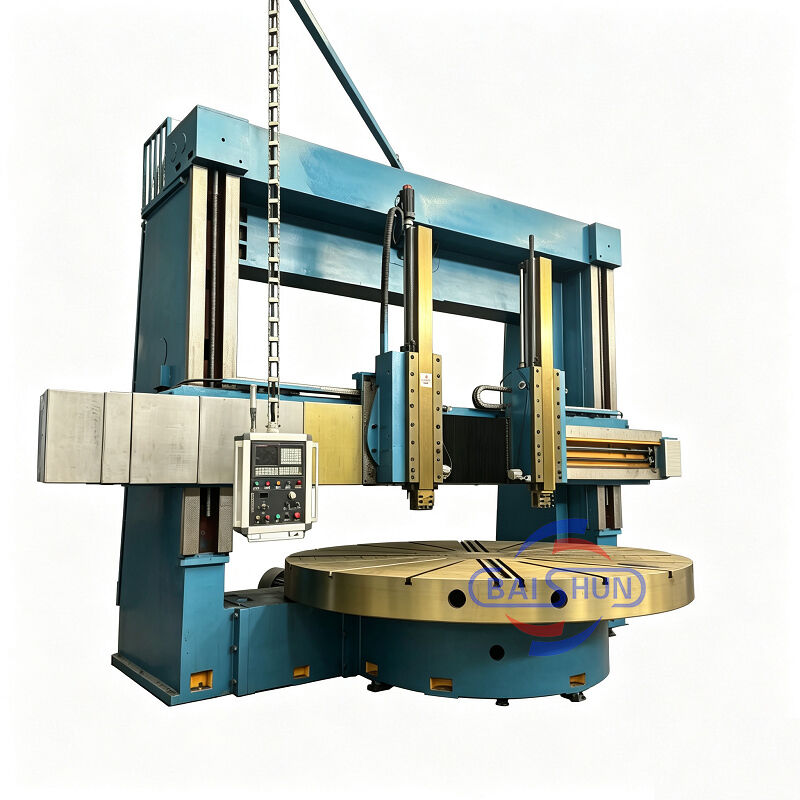

Wysokoprecyjna tokarka pionowa CNC VTL Ck5250 do ciężkich obciążeń

Dwukolumnowa tokarka karuzelowa to najnowocześniejszy sprzęt, który łączy w sobie komponenty mechaniczne, elektryczne i hydrauliczne. Integruje nowoczesne zasady projektowania i techniki produkcji, wykorzystując optymalizację CAD oraz najnowocześniejsze komponenty pochodzące zarówno ze źródeł krajowych, jak i zagranicznych. Maszyna charakteryzuje się solidną konstrukcją, oferującą wyjątkową wytrzymałość, wysoką sztywność statyczną i dynamiczną, precyzyjne możliwości obróbki, dużą nośność, wydajność, trwałość i niezawodne działanie. Wszystkie główne specyfikacje techniczne części maszyn zgodne są z normami krajowymi.

Stół obrotowy

Stół obrotowy składa się z podstawy stołu obrotowego, stołu obrotowego, części wrzeciona i urządzenia transmisyjnego. Stół obrotowy i jego podstawa mają jednolitą konstrukcję z żeliwa, wykonaną z żeliwa o wysokiej wytrzymałości i niskim naprężeniu, które zapewnia wystarczającą sztywność, wytrzymałość i stabilność termiczną. Łożysko wrzeciona stołu obrotowego wykorzystuje precyzyjne, dwurzędowe, krótkie łożysko walcowe. Zapewnia to precyzyjny obrót stołu obrotowego i długą żywotność.

Przekładnia główna

Główny układ napędowy maszyny to przekładnia pionowa. Napęd realizowany jest przez silnik serwo AC wrzeciona; przekładnia realizuje dwustopniową mechaniczną zmianę przełożeń za pomocą siłownika przesuwającego koła zębate, dzięki czemu stół obrotowy może pracować ze płynną regulacją prędkości w zakresie 0,63-63 obr./min.

Rama bramowa

Składa się z lewej i prawej kolumny pionowej oraz belki łączącej. Brama i podstawa stołu obrotowego tworzą konstrukcję uszczelniającą. W górnej części bramy znajdują się lewe i prawe skrzynie podnoszące, napędzane dwuosiowym silnikiem AC. Poprzez parę kół zębatych, przekładnię ślimakową i parę śrub pociągowych belka wykonuje ruch podnoszenia wzdłuż prowadnic lewej i prawej kolumny.

Belka

Belka wykonana jest z żeliwa o wysokiej wytrzymałości i niskim naprężeniu, zapewniającego wystarczającą sztywność i wytrzymałość, aby zapewnić długoterminową stabilność i dokładność maszyny. Belka znajduje się przed kolumną pionową i wykonuje ruch pionowy wzdłuż prowadnicy kolumny pionowej. Z tyłu belki znajdują się 4 punkty mocowania hydraulicznego. Po obu stronach belki znajdują się skrzynie posuwowe dla suportu.
