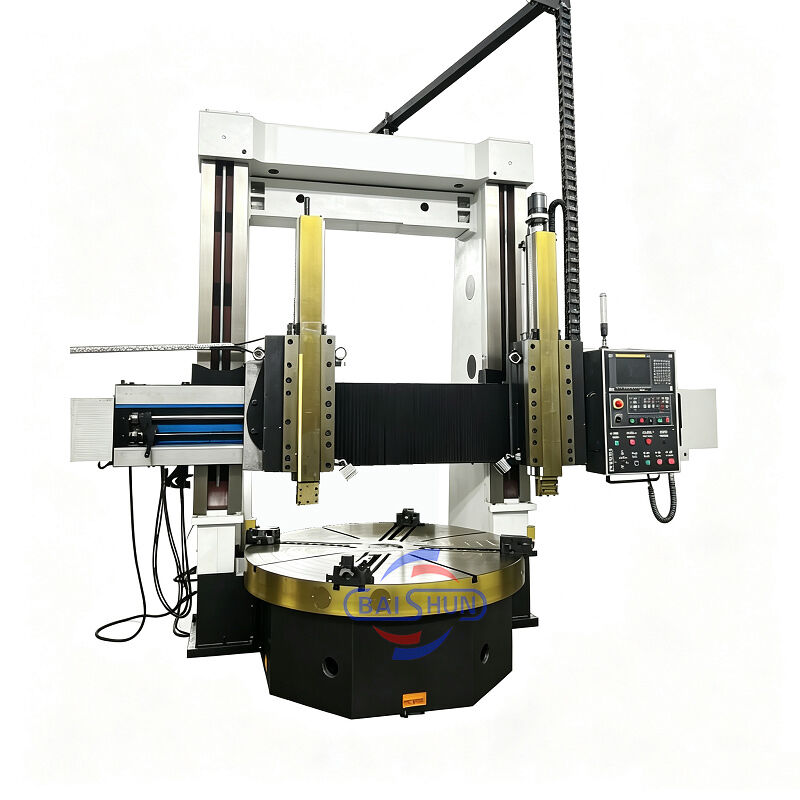

Karuzelowa tokarka CK5225 CNC dwukolumnowa pionowa ciężka obrabiarka tokarska VTL

Dwukolumnowa tokarka pionowa to najnowocześniejszy sprzęt, który łączy w sobie komponenty mechaniczne, elektryczne i hydrauliczne. Integruje nowoczesne zasady projektowania i techniki produkcji, wykorzystując optymalizację CAD oraz najnowocześniejsze komponenty pochodzące zarówno z krajowych, jak i międzynarodowych źródeł. Maszyna charakteryzuje się solidną konstrukcją, oferującą wyjątkową wytrzymałość, wysoką sztywność statyczną i dynamiczną, precyzyjne możliwości obróbki, dużą nośność, wydajność, trwałość i niezawodne działanie. Wszystkie główne specyfikacje techniczne części maszyn są zgodne z normami krajowymi.

Stół roboczy

Stół roboczy składa się z podstawy stołu roboczego, stołu roboczego, części wrzeciona i urządzenia napędowego. Stół roboczy i podstawa stołu roboczego są wykonane z odlewu żeliwnego, przyjmując odlew żeliwny o wysokiej wytrzymałości i niskim naprężeniu, który ma wystarczającą sztywność, wytrzymałość i stabilność termiczną. Łożysko wrzeciona stołu roboczego przyjmuje precyzyjne dwurzędowe łożysko wałeczkowe krótko-cylindryczne. Zapewnia to precyzyjny obrót stołu roboczego i długą żywotność.

Główny napęd

Główny układ napędowy maszyny to napęd pionowy. Napędzany jest silnikiem serwo AC wrzeciona; przekładnia realizuje dwustopniową mechaniczną zmianę przełożeń poprzez przesunięcie cylindra popychającego koła zębate, dzięki czemu stół roboczy może osiągnąć bezstopniową regulację prędkości w zakresie 0,63-63 obr./min.

Rama bramowa

Składa się z lewej i prawej kolumny pionowej oraz belki łączącej. Brama i podstawa stołu roboczego tworzą strukturę uszczelniającą. W górnej części bramy znajdują się lewe i prawe skrzynie podnoszące, napędzane dwuosiowym silnikiem AC. Poprzez parę kół zębatych, przekładnię ślimakową i parę śrub pociągowych belka wykonuje ruch podnoszenia wzdłuż prowadnic lewej i prawej kolumny.

Belka

Belka wykonana jest z odlewu żeliwnego o wysokiej wytrzymałości i niskim naprężeniu, o wystarczającej sztywności i wytrzymałości, aby zapewnić długoterminową retencję i stabilność dokładności maszyny. Belka znajduje się przed kolumną pionową i wykonuje ruch pionowy wzdłuż prowadnicy kolumny pionowej. Z tyłu belki znajdują się 4 punkty mocowania hydraulicznego. Po obu stronach belki znajdują się skrzynie posuwowe dla suportu.
