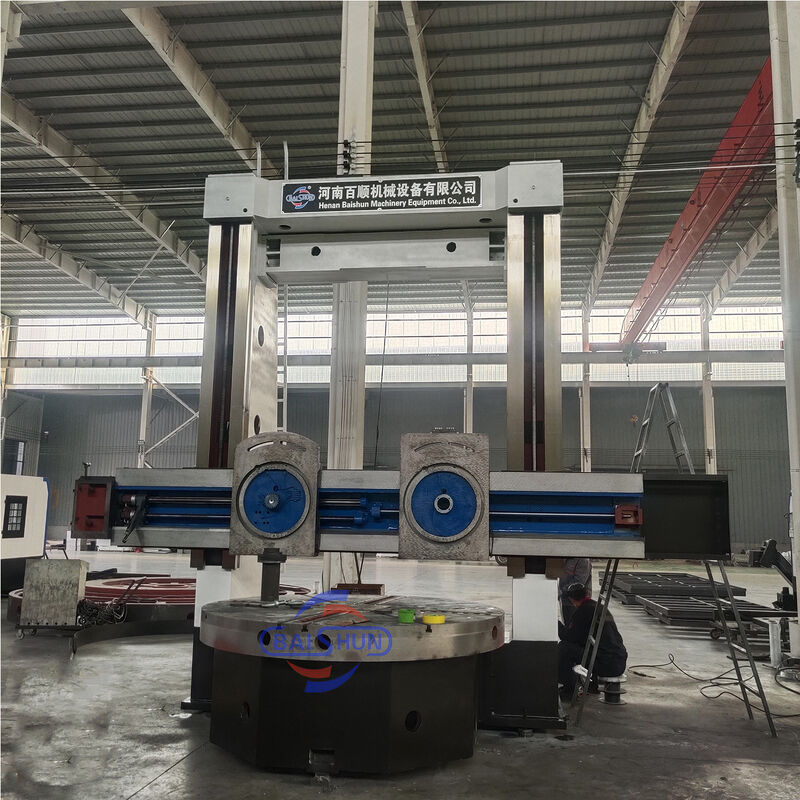

CNC pionowe skręcanie frezowanie szlifowanie zestaw zwrotny z magazynem narzędzi Atc

Podwójne kolumnowe obrocie pionowe to najnowocześniejszy sprzęt łączący elementy mechaniczne, elektryczne i hydrauliczne.Zawiera nowoczesne zasady projektowania i techniki produkcji, wykorzystując optymalizację CAD i najnowocześniejsze komponenty z krajowych i międzynarodowych źródeł.wysoka sztywność statyczna i dynamicznaWszystkie główne specyfikacje techniczne części maszynowych spełniają normy krajowe.

Stolik roboczy

Stolik roboczy posiada podstawę stołu roboczego, stolik roboczy, części wrzutowe i urządzenie przesyłowe. Stolik roboczy i podstawa stołu roboczego to cała konstrukcja z żeliwa odlewanego, przyjmując wysokiej wytrzymałości żelazo odlewane niskim naprężeniem,który ma wystarczającą sztywność, wytrzymałość i stabilność cieplna. łożysk wrotkowy stołu roboczego przyjmuje wysoko precyzyjne podwójne rzędy krótkich cylindrycznych łożysk rolkowych..

Główna transmisja

Głównym układem przesyłowym maszyny jest pionowa transmisja wału.skrzynia biegów osiąga mechaniczną przemianę dwóch biegów przez cylinder przemiany, który popycha bieg zmiany, dzięki czemu stół roboczy mógł regulować prędkość bez kroków w ciągu 0,63-63 r/min.

Ramy bramkowe

W górnej części bramki znajduje się lewy i prawy podnośnik.napędzany dwukiesiowym rozciągającym się silnikiem ACPoprzez parę biegów, parę robaków i biegów oraz podwójne śruby prowadzące sprawiają, że wiązka porusza się podnosząc wzdłuż lewej i prawej kolumny.

Wiązka

Beam przyjmuje wysokiej wytrzymałości i niskiego naprężenia żelaza odlewanego z wystarczającą sztywnością i wytrzymałością, tak aby zapewnić dokładność maszyny, aby mieć długoterminową utrzymanie i stabilność.Wiązka jest przed pionową kolumnąNa tylnej stronie wiązki znajdują się 4 hydrauliczne punkty zacisku. Po obu stronach wiązki znajdują się skrzynki do podkładania narzędzi.
