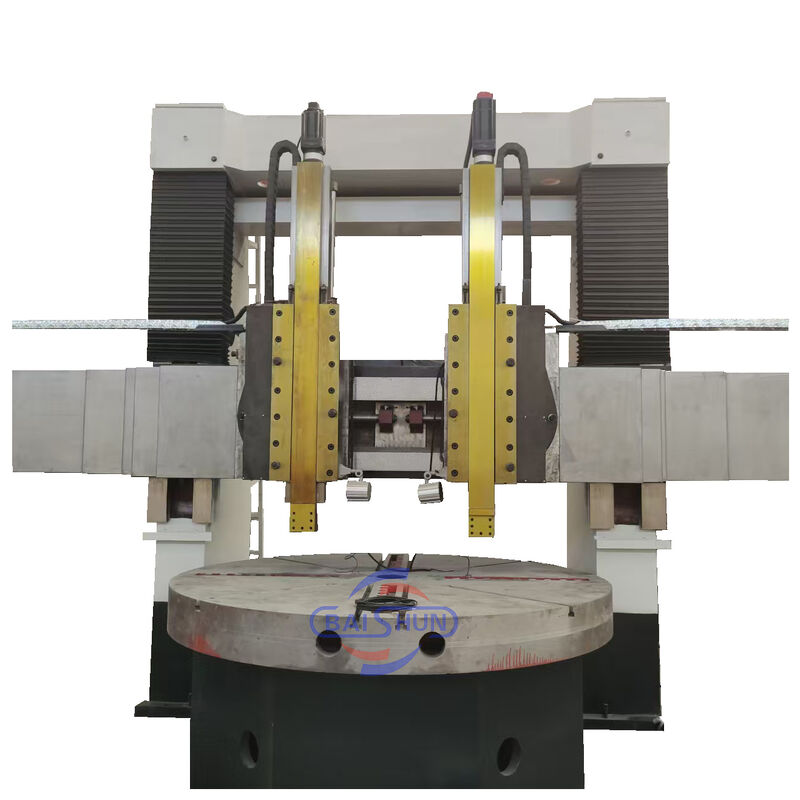

Precyzyjna obróbka metalowa Ck5225 CNC Podwójna kolumna obrotowa pionowa

Tokarka pionowa dwukolumnowa to najnowocześniejsze urządzenie, które łączy w sobie elementy mechaniczne, elektryczne i hydrauliczne. Zawiera nowoczesne zasady projektowania i techniki produkcji, wykorzystując optymalizację CAD i najnowocześniejsze komponenty pochodzące zarówno ze źródeł krajowych, jak i międzynarodowych. Maszyna charakteryzuje się solidną konstrukcją, oferującą wyjątkową wytrzymałość, wysoką sztywność statyczną i dynamiczną, możliwości precyzyjnej obróbki, dużą nośność, wydajność, trwałość i niezawodność działania. Wszystkie główne specyfikacje techniczne części maszyn są zgodne z normami krajowymi.

Stół roboczy

Stół roboczy ma podstawę stołu roboczego, stół roboczy, części wrzeciona i urządzenie transmisyjne. Stół roboczy i podstawa stołu roboczego to cała konstrukcja żeliwna, w której zastosowano odlew żeliwny o wysokiej wytrzymałości i niskim naprężeniu, który ma wystarczającą sztywność, wytrzymałość i stabilność cieplną. Łożysko wrzeciona stołu roboczego wykorzystuje precyzyjne dwurzędowe krótkie łożysko walcowe. Może zapewnić wysoką precyzję obrotu stołu roboczego i długą żywotność.

Główna transmisja

Głównym układem przeniesienia napędu maszyny jest przekładnia z wałem pionowym. Do napędu wykorzystuje serwosilnik AC wrzeciona; skrzynia biegów osiąga mechaniczną transformację dwóch biegów poprzez cylinder zmiany biegów popychający bieg zmiany, dzięki czemu stół roboczy może wykonywać bezstopniową regulację prędkości w zakresie 0,63-63 obr/min.

Rama suwnicy

Składa się z lewego i prawego pionowego słupa oraz belki łączącej. Bramę i podstawę stołu roboczego tworzą konstrukcję uszczelniającą. W górnej części suwnicy znajduje się lewa i prawa skrzynia podnosząca napędzana dwuosiowym silnikiem prądu przemiennego. Poprzez parę przekładni, parę ślimaków i przekładni oraz podwójne śruby pociągowe sprawiają, że belka wykonuje ruch podnoszący wzdłuż lewej i prawej szyny prowadzącej kolumny.

Belka

Belka przyjmuje odlewy żeliwne o wysokiej wytrzymałości i niskim naprężeniu, o wystarczającej sztywności i wytrzymałości, aby zapewnić dokładność maszyny, zapewniającą długotrwałą trwałość i stabilność. Belka znajduje się przed kolumną pionową i wykonuje ruch pionowy wzdłuż prowadnicy kolumny pionowej. Z tyłu belki znajdują się 4 hydrauliczne punkty mocowania. Po obu stronach belki znajdują się skrzynki podające do podpórek narzędziowych.
