Podwójna kolumna CNC Obrót pionowy Wielkiej średnicy Maszyna obrotowa Twin Spindle

Name: Podwójna kolumna CNC Obrót pionowy Wielkiej średnicy Maszyna obrotowa Twin Spindle
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Henan, Chiny

Nazwa handlowa: BAISHUN MACHINERY

Orzecznictwo: CE/ISO9001

Numer modelu: CK5235

Dokument: Broszura produktu w wersji PDF

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Cena: negotiable

Szczegóły pakowania: 1. Outside we will pack the product with plasitic to prevent wet. 1. Na zewnątrz zapakujem

Czas dostawy: 30-35 dni roboczych

Zasady płatności: Akredytywa, T/T, Western Union

Możliwość Supply: 20 zestawów/zestawów miesięcznie

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
Podwójne kolumny CNC Vertical Lathe
,
tokarka o dużej średnicy
,
Wyroby z tworzyw sztucznych

Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm):

3500

Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm):

50 obrotów na minutę

Wydajność obróbki:

Średni obowiązek

Otwór wrzeciona (mm):

130

Szerokość łóżka (mm):

250 mm

Wrzeciono silnika (KW):

30

Liczba wrzecion:

Bliźniak

Max. Maks. Turned Length (mm) Długość toczona (mm):

3500

Liczba osi:

2

Podróż (oś X) (mm):

750 mm

Podróż (oś Z) (mm):

1800 mm

Dokładność pozycjonowania (mm):

± 0.005

Powtarzalność (X/Y/Z) (mm):

± 0.005

Wymiar (l*w*h):

3950*6300*4350mm

waga (kg):

35000

Max. Maks. workpiece weight: waga detalu::

8000 kg

Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm):

3500

Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm):

50 obrotów na minutę

Wydajność obróbki:

Średni obowiązek

Otwór wrzeciona (mm):

130

Szerokość łóżka (mm):

250 mm

Wrzeciono silnika (KW):

30

Liczba wrzecion:

Bliźniak

Max. Maks. Turned Length (mm) Długość toczona (mm):

3500

Liczba osi:

2

Podróż (oś X) (mm):

750 mm

Podróż (oś Z) (mm):

1800 mm

Dokładność pozycjonowania (mm):

± 0.005

Powtarzalność (X/Y/Z) (mm):

± 0.005

Wymiar (l*w*h):

3950*6300*4350mm

waga (kg):

35000

Max. Maks. workpiece weight: waga detalu::

8000 kg

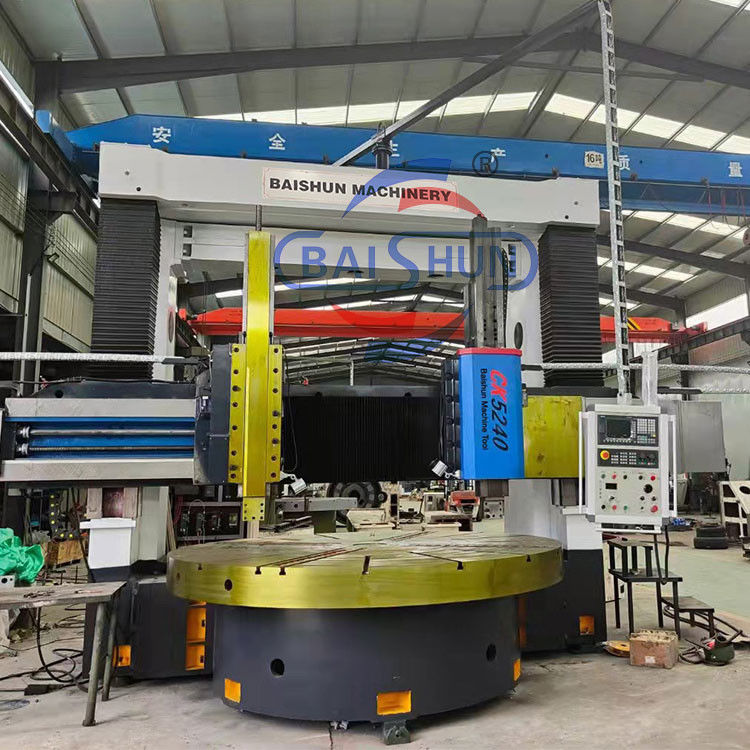

Podwójna kolumna CNC Obrót pionowy Wielkiej średnicy Maszyna obrotowa Twin Spindle

Podwójna kolumna CNC Obrót pionowy Wielkiej średnicy Maszyna obrotowa Twin Spindle

Nasza pionowa obróbka CNC jest specjalnie zaprojektowana do obrócenia metalu ciężkiego i dużych elementów.
Jest on szeroko stosowany w obróbce flans, pierścieni łożysk, zaworów i innych komponentów przemysłowych.
Dzięki sztywnej strukturze podwójnej kolumny i zaawansowanemu systemowi CNC maszyna zapewnia wysoką precyzję, stabilność i wydajność.

Podwójne kolumny pionowe to zaawansowane wyposażenie z integracją mechaniczno-elektryczno-hydrauliczną, które wchłania nową filozofię projektowania i technologię produkcji.Przyjmuje sposób projektowania optymalizacji CAD, wyposaża zaawansowane komponenty funkcjonalne w kraju i za granicą.długą żywotnośćGłówne specyfikacje techniczne każdej części maszyny są zgodne z odpowiednimi krajowymi normami.

Maszyna posiada podstawę stołu roboczego, stolik roboczy, główną skrzynkę przesyłową, ramę bramkową, wiązkę, oparcie narzędzia, skrzynkę do podawania, system elektryczny, stację operacyjną, system hydrauliczny, urządzenie ochronne itp.

Stolik roboczy:

Stół roboczy składa się z podstawy stołu roboczego, stołu roboczego, komponentów wrotnika i urządzenia przesyłowego.który zapewnia wystarczającą sztywność), wytrzymałość i stabilność termiczna. Źdźwiękowe łożysko stołu roboczego wykorzystuje wysokoprecyzyjne podwójne rzędy krótkich cylindrycznych łożysków rolkowych, gwarantujące precyzyjne obroty i długą żywotność.

Główna transmisja:

Maszyna wykorzystuje układ przesyłowy o pionowym wałku jako główny układ napędowy.Skrzynia biegów umożliwia mechaniczne przekształcenie dwóch biegów poprzez przesunięcie cylindra, umożliwiając stałe regulację prędkości w zakresie 0,63-63 r/min.

Parametry maszyny

Specyfikacje Jednostka CK5225 CK5231 CK5240Q CK5240

Maksymalna średnica obrotowa mm 2500 3150 4000 4000

Maks. wysokość obróbki mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500

Maksymalna masa obróbki T 10/20 10/20 10/20 32

Średnica stołu roboczego mm 2250 2830 2830/3150 3200/3600

Zakres prędkości stołu r/min 2-63 2-63 2-63 2-63

Kroki
16 16 16 16

Maksymalny moment obrotowy stołu roboczego KN.m 63 63 63 100

Szybki przebieg głowicy szyny mm/min 4000 4000 4000 4000

Ram pionowy ruch prawej głowicy koła K.O. 35 35 35 40

Ram pionowy ruch lewej szyny k 30 30 30 30

Siła cięcia przedziału prawej głowicy koła mm/min 1-50 1-50 1-50 1-50

Siła cięcia przedziału prawej głowicy koła mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000

Podróż ramienia mm 1000 1000 1000 1250

Sekcja ramienia mm 255×200 255×200 255×200 240×240

Obrót lewego i prawego głowicy koła ° ± 30° ± 30° ± 30° ± 30°

Sekcja narzędzia mm 40 x 50 40 x 50 40 x 50 50 x 50

Moc silnika głównego Kw 55 55 55 75

Ogólne wymiary cm 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520

Zdjęcia produktów
