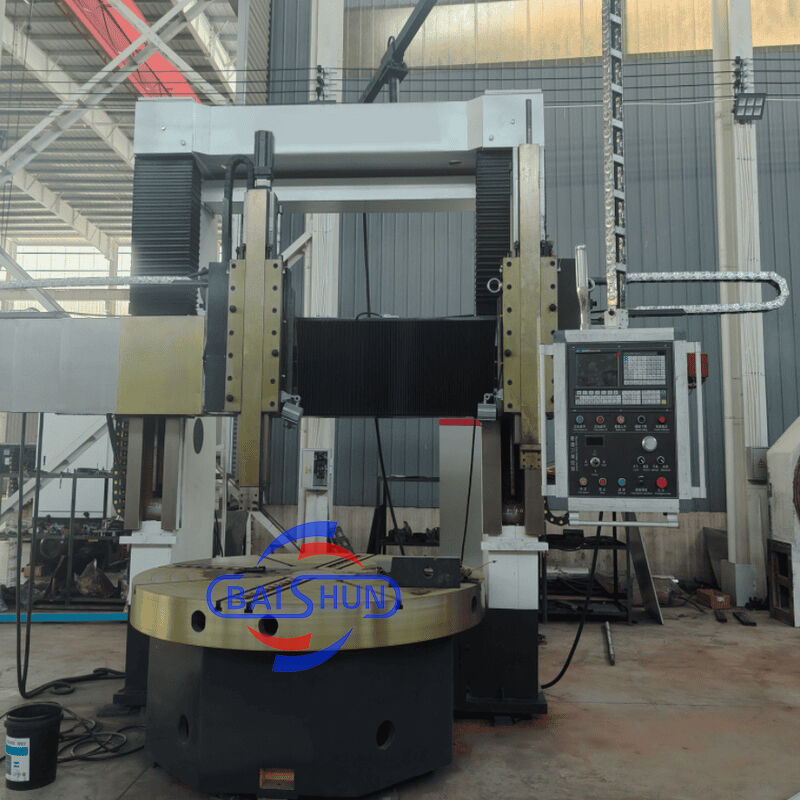

CK5225 2500mm Maksymalny średnica obrotowa Ciężka kolumna podwójna CNC pionowy zwrotnik

Tokarka pionowa dwukolumnowa to najnowocześniejsze urządzenie, które łączy w sobie elementy mechaniczne, elektryczne i hydrauliczne. Wykorzystuje nowoczesne zasady projektowania i techniki produkcji, wykorzystując optymalizację CAD i najnowocześniejsze komponenty zarówno z krajowych, jak i międzynarodowych źródeł. Maszyna charakteryzuje się solidną konstrukcją, oferując wyjątkową wytrzymałość, wysoką sztywność statyczną i dynamiczną, precyzyjne możliwości obróbki, dużą nośność, wydajność, trwałość i niezawodną pracę. Wszystkie główne specyfikacje techniczne części maszyny są zgodne z normami krajowymi.

Stół roboczy

Stół roboczy posiada podstawę stołu roboczego, stół roboczy, części wrzeciona i urządzenie transmisyjne. Stół roboczy i podstawa stołu roboczego stanowią całą konstrukcję żeliwną, przyjmując żeliwo o wysokiej wytrzymałości i niskim naprężeniu, które ma wystarczającą sztywność, wytrzymałość i stabilność cieplną. Łożysko wrzeciona stołu roboczego przyjmuje wysokiej precyzji dwurzędowe łożysko walcowe krótkie. Może zapewnić wysoką precyzję obrotu stołu roboczego i długą żywotność.

Napęd główny

Główny układ napędowy maszyny to napęd wału pionowego. Przyjmuje silnik serwo AC wrzeciona do napędu; skrzynia biegów osiąga mechaniczną dwubiegową transformację poprzez popychanie cylindra zmiany biegów, dzięki czemu stół roboczy może wykonywać bezstopniową regulację prędkości w zakresie 0,63-63 obr./min.

Rama bramowa

Składa się z lewego i prawego słupa pionowego oraz belki łączącej. Brama i podstawa stołu roboczego tworzą konstrukcję uszczelniającą. W górnej części bramy znajduje się lewa i prawa skrzynka podnosząca, napędzana silnikiem AC dwuosiowym. Poprzez parę kół zębatych, parę ślimakowych i ślimakowych oraz podwójne śruby pociągowe, belka wykonuje ruch podnoszenia wzdłuż lewej i prawej szyny prowadzącej kolumny.

Belka

Belka przyjmuje żeliwo o wysokiej wytrzymałości i niskim naprężeniu z wystarczającą sztywnością i wytrzymałością, aby zapewnić długotrwałą retencję i stabilność dokładności maszyny. Belka znajduje się przed kolumną pionową i wykonuje ruch pionowy wzdłuż prowadnicy kolumny pionowej. Z tyłu belki znajdują się 4 hydrauliczne punkty mocowania. Po obu stronach belki znajdują się skrzynki podawcze dla podpory narzędzia.
