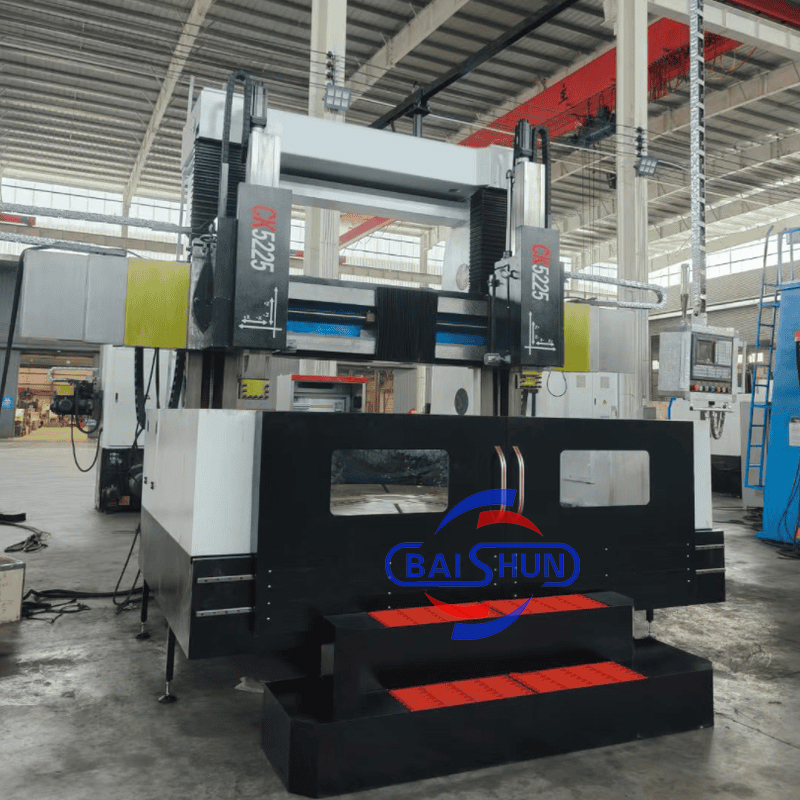

Tokarka pionowa CNC, dwukolumnowa, tokarka pionowa o dużej średnicy, cena

Tokarka pionowa dwukolumnowa to najnowocześniejsze urządzenie, które łączy w sobie elementy mechaniczne, elektryczne i hydrauliczne. Wykorzystuje nowoczesne zasady projektowania i techniki produkcji, wykorzystując optymalizację CAD i najnowocześniejsze komponenty zarówno z krajowych, jak i międzynarodowych źródeł. Maszyna charakteryzuje się solidną konstrukcją, oferując wyjątkową wytrzymałość, wysoką sztywność statyczną i dynamiczną, precyzyjne możliwości obróbki, dużą nośność, wydajność, trwałość i niezawodną pracę. Wszystkie główne specyfikacje techniczne części maszyny są zgodne z normami krajowymi.

Stół roboczy

Stół roboczy składa się z podstawy stołu roboczego, stołu roboczego, części wrzeciona i urządzenia transmisyjnego. Stół roboczy i podstawa stołu roboczego stanowią całą konstrukcję żeliwną, przyjmując żeliwo o wysokiej wytrzymałości i niskim naprężeniu, które ma wystarczającą sztywność, wytrzymałość i stabilność cieplną. Łożysko wrzeciona stołu roboczego przyjmuje precyzyjne dwurzędowe łożysko walcowe krótkie. Może zapewnić wysoką precyzję obrotu stołu roboczego i długą żywotność.

Napęd główny

Główny układ napędowy maszyny to napęd z wałem pionowym. Przyjmuje silnik serwo AC wrzeciona do napędu; skrzynia biegów osiąga mechaniczną dwubiegową transformację poprzez cylinder zmiany biegów popychający koło zmiany biegów, dzięki czemu stół roboczy może regulować prędkość bezstopniowo w zakresie 0,63-63 obr./min.

Rama bramowa

Składa się z lewego i prawego słupa pionowego oraz belki łączącej. Brama i podstawa stołu roboczego tworzą konstrukcję uszczelniającą. W górnej części bramy znajduje się lewa i prawa skrzynka podnosząca, napędzana silnikiem AC z rozciąganiem dwuosiowym. Poprzez parę kół zębatych, parę ślimakowych i podwójne śruby pociągowe sprawiają, że belka wykonuje ruch podnoszenia wzdłuż lewej i prawej szyny prowadzącej kolumny.

Belka

Belka przyjmuje żeliwo o wysokiej wytrzymałości i niskim naprężeniu z wystarczającą sztywnością i wytrzymałością, aby zapewnić długotrwałą retencję i stabilność dokładności maszyny. Belka znajduje się przed kolumną pionową i wykonuje ruch pionowy wzdłuż prowadnicy kolumny pionowej. Z tyłu belki znajdują się 4 hydrauliczne punkty mocowania. Po obu stronach belki znajdują się skrzynki podawcze dla uchwytu narzędziowego.
