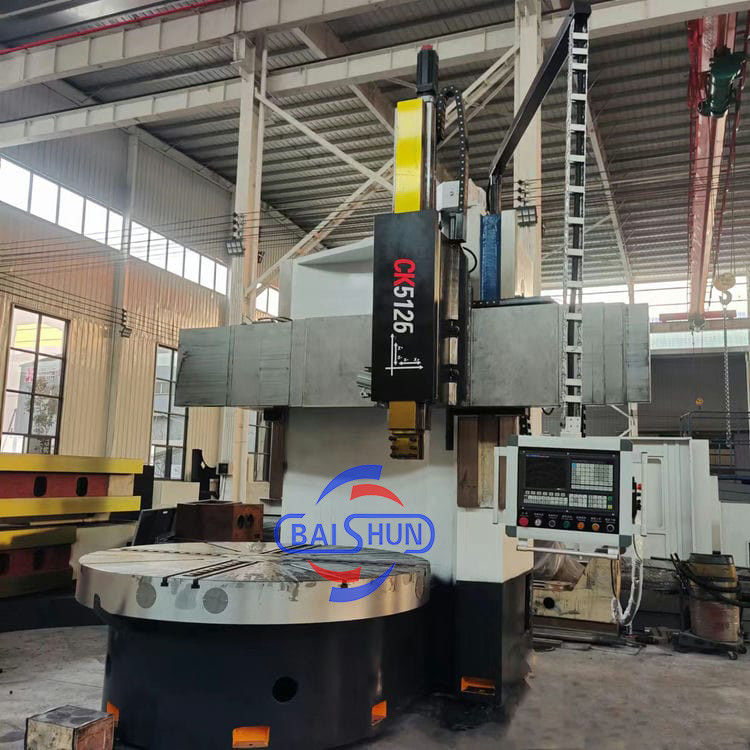

CE zatwierdzony CK5126 Wysokiej sztywności Cnc jednokolonowy pionowy zwrotnik wieżycowy
Chiny Gorąca sprzedaż Wielofunkcyjny CNC Vertical Turning Lathe nadaje się do obróbki metali żelaznych, metali innych niż żelaza i częściowo materiałów innych niż metale,i może osiągnąć przetwarzanie obracania końcowej twarzy, wewnętrzna i zewnętrzna powierzchnia cylindryczna, wewnętrzna i zewnętrzna okrągła powierzchnia stożkowa oraz wiercenie, rozszerzanie, odwijanie otworu.zmiana biegów hydraulicznych i regulacja prędkości dwóch biegówStół roboczy jest ręczny 4-czaszkowy pojedynczy ruchChuck.
Ogólny układ
Narzędzie maszynowe składa się z stołu, podstawy stołu, kolumny, belki i pionowego ramy noża.po czym następuje leczenie starzeniowe (sztuczne starzenie i starzenie drgań). Zapewnia to niezawodną jakość odlewu bez pęknięć, kurczenia lub białej tkanki ustnej. Odlewy są traktowane w celu utrzymania stabilnej struktury, zapewniając stabilność maszyny podczas pracy.Raporty analizy składu chemicznego stopionego żelaza, a także sprawozdania z obróbki cieplnej i krzywe temperatury i czasu, są dostarczane jako certyfikaty jakości.
Główny napęd
Główny napęd składa się z silnika głównego podłączonego do skrzynki biegów z 16 biegami do przekształcania prędkości.Zębatki w pudełku poddawane są procesom tłumienia i szlifowania w celu zapewnienia precyzyjnej i efektywnej transmisji, przy jednoczesnym zminimalizowaniu hałasu i wibracji.
Stolik roboczy
Stolik składa się z stołu, podstawy stołu, komponentów wrotów i mechanizmu przesyłowego.Powierzchnia przewodnika stołu wyposażona jest w płyta przewodnicza z stopów aluminium, a olej ciśnieniowy jest wstrzykiwany między szynami przewodniczymi, tworząc dynamiczny system szyn ciśnieniowych.
Wiązka
Wiązka porusza się pionowo wzdłuż kolumny i składa się z mechanizmu napędowego noża, mechanizmu zaciskania wiązki i urządzenia hydraulicznego.Automatyczna pompa oleju smarowego jest zainstalowana na belce, aby smarować powierzchnię szyny w razie potrzeby.
Parametry maszyny
|
Model
|
CK518
|
CK5112Q
|
CK5112A
|
CK5116Q
|
CK5120A
|
CK5126A
|
|
Maksymalna średnica obrotowa pionowej podstawy narzędzia (mm)
|
800
|
1200
|
1200
|
1600
|
2000
|
2600
|
|
Średnica stołu roboczego (mm)
|
700
|
1000
|
1000
|
1400
|
1800
|
2200
|
|
Maksymalna wysokość obróbki (mm)
|
800
|
1000
|
1000
|
1200
|
1250
|
1400
|
|
Maksymalna masa obróbki (kg)
|
1500
|
1500
|
3200
|
3200
|
8000
|
8000
|
|
Zakres prędkości obrotowej stołu roboczego (rpm)
|
30-260
|
20-180
|
6.3-200
|
15-160
|
3.2-100
|
2.2-70
|
|
Seria żywienia
|
Bez stopni
|
Bez stopni
|
Bez stopni
|
Bez stopni
|
Bez stopni
|
Bez stopni
|
|
Zakres zasilacza w miejscu spoczynku narzędzia (mm/min)
|
0.25-90
|
0.25-90
|
0.8-86
|
0.25-90
|
0.8-86
|
0.8-86
|
|
Przebieg wiązki krzyżowej (mm)
|
500
|
1000
|
650
|
1200
|
890
|
1090
|
|
Horyzontalny przemieszczanie oparcia narzędzia (mm)
|
500
|
700
|
700
|
900
|
1115
|
1400
|
|
Pionowe przemieszczanie oparcia narzędzia (mm)
|
450
|
500
|
650
|
750
|
800
|
800
|
|
Wielkość przekroju pręta cięcia (mm)
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
|
Moc silnika głównego (kw)
|
11
|
15
|
22
|
15
|
30
|
30
|
Szczegółowe zdjęcie maszyny:
