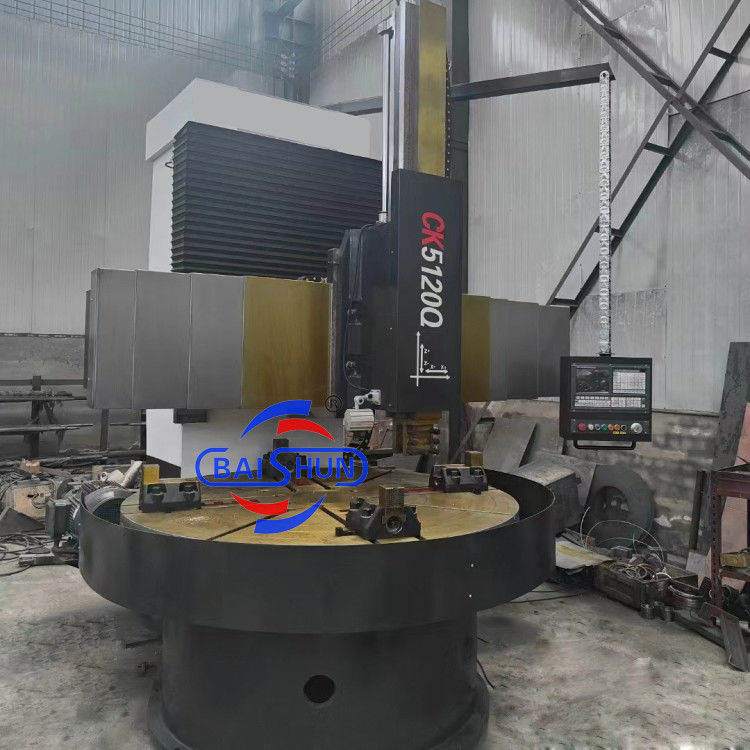

CK5120 Obróbka metalu Wyrostowa obróbka obrabiarka jednokolumnowa Wyrostowa obróbka CNC
Zakres użytkowania CK5120
Maszyna ta jest stosowana w szybkich narzędziach do cięcia stali i narzędziach do cięcia węglowodorów, przetwarzając wszelkiego rodzaju metale żelazne, metale nieżelazne i niektóre materiały niemetaliczne.
Struktura CK5120
1, Ogólny układ
Narzędzia maszynowe głównie przez stolik, podstawę stołu, kolumnę, belkę, pionowy ramy noża skład.surowe przetwarzanie po obróbce starzeniową (sztuczne starzenie i starzenie drgań)- Odlewy wysokiej jakości i niezawodne bez pęknięć, porów, kurczenia się i białej tkanki ustnej, odlewy na ognisku,Oznacza to, że urządzenie nie jest w stanie wykonywać żadnych czynności związanych z procesem wytwarzania, ani też nie jest w stanie wykonywać żadnych czynności związanych z procesem wytwarzania., oczyszczanie cieplnym Raport i krzywa czasu oczyszczania cieplnego.
2Główny napęd.
Główny napęd silnika głównego, poprzez skrzynkę biegów 16 biegów dla konwersji prędkości.Zębaty w pudełku są tłumione i mielone, aby zapewnić dokładność i wydajność transmisji oraz zmniejszyć hałas i zmniejszyć drgania.
3, Stolik roboczy
Stół składa się z stołu, podstawy stołu, elementów wrotów i mechanizmu przesyłowego, stołu i podstawy stołu do całkowitego przetwarzania odlewu.Powierzchnia przewodnika stołu jest inkrustowana płyta przewodnika z stopów aluminium i olej ciśnieniowy jest wstrzykiwany między szyny przewodniczące w celu utworzenia dynamicznej szyny ciśnieniowejWięc stolik ma przepustowość, wysoką precyzję rotacji.
4, wiązki
Światło składa się z mechanizmu napędowego noża, mechanizmu zaciskania wiązki i urządzenia hydraulicznego.Zainstalować zestaw automatycznej pompy oleju smarowego na wiązkę, w zależności od potrzeby smarowania powierzchni szyny.
5, Pionowa ramka noża
Oś Z, oś Z przez napęd serwo silnika, przez reduktor planetarny zwiększyć moment obrotowy,przez elektromagnetyczny przełącznik sprzęgła sterować dwoma ośmi i zablokowane nawzajem, aby osiągnąć różnorodne złożone przetwarzanie.
6System hydrauliczny
System hydrauliczny obejmuje: system dynamicznego ciśnienia stołowego, system głównego napędu, system zaciskania wiązki i system hydrauliczny, system hydraulicznego równowagi pionowego noża.System hydrauliczny jest niezbędny., smarowanie maszyny, stabilność dynamicznej szyny ciśnieniowej, w celu zapewnienia stabilności systemu hydraulicznego i wymiany.
Parametry maszyny
|
Model
|
CK518
|
CK5112Q
|
CK5112A
|
CK5116Q
|
CK5120A
|
CK5126A
|
|
Maksymalna średnica obrotowa pionowej podstawy narzędzia (mm)
|
800
|
1200
|
1200
|
1600
|
2000
|
2600
|
|
Średnica stołu roboczego (mm)
|
700
|
1000
|
1000
|
1400
|
1800
|
2200
|
|
Maksymalna wysokość obróbki (mm)
|
800
|
1000
|
1000
|
1200
|
1250
|
1400
|
|
Maksymalna masa obróbki (kg)
|
1500
|
1500
|
3200
|
3200
|
8000
|
8000
|
|
Zakres prędkości obrotowej stołu roboczego (rpm)
|
30-260
|
20-180
|
6.3-200
|
15-160
|
3.2-100
|
2.2-70
|
|
Seria żywienia
|
Bez stopni
|
Bez stopni
|
Bez stopni
|
Bez stopni
|
Bez stopni
|
Bez stopni
|
|
Zakres zasilacza w miejscu spoczynku narzędzia (mm/min)
|
0.25-90
|
0.25-90
|
0.8-86
|
0.25-90
|
0.8-86
|
0.8-86
|
|
Przebieg wiązki krzyżowej (mm)
|
500
|
1000
|
650
|
1200
|
890
|
1090
|
|
Horyzontalny przemieszczanie oparcia narzędzia (mm)
|
500
|
700
|
700
|
900
|
1115
|
1400
|
|
Pionowe przemieszczanie oparcia narzędzia (mm)
|
450
|
500
|
650
|
750
|
800
|
800
|
|
Wielkość przekroju pręta cięcia (mm)
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
|
Moc silnika głównego (kw)
|
11
|
15
|
22
|
15
|
30
|
30
|
Szczegółowe zdjęcie maszyny:
