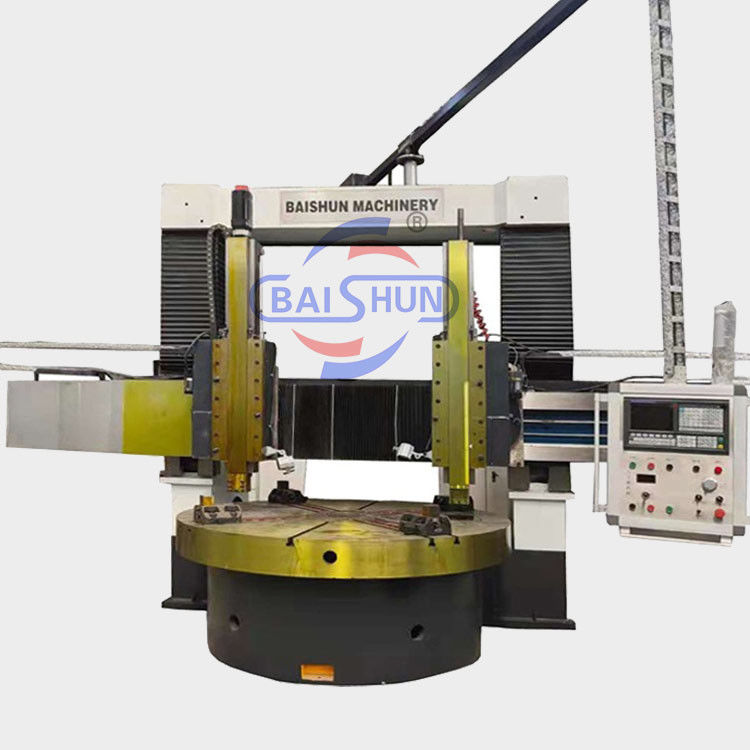

VTL CNC Vertical Turning Lathe Torno z podwójnym kolumną Twin Spindle

Name: VTL CNC Vertical Turning Lathe Torno z podwójnym kolumną Twin Spindle
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Henan, Chiny

Nazwa handlowa: BAISHUN MACHINERY

Orzecznictwo: CE，ISO

Numer modelu: CK5235

Dokument: Broszura produktu w wersji PDF

Warunki płatności i wysyłki

Minimalne zamówienie: 1 SET

Cena: negotiable

Szczegóły pakowania: 1Na zewnątrz opakujemy produkt plastikiem, aby zapobiec mokrości.2Na zewnątrz stacjonarnego obrabiar

Czas dostawy: 30-35 dni roboczych

Zasady płatności: Akredytywa, T/T, Western Union

Możliwość Supply: 20 zestawów/zestawów miesięcznie

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                Podwójne spindle obrotowe, podwójne kolumny obrotowe


Nazwa produktu:	Tokarka pionowa Torno	Max. Maks. turning diameter(mm) średnica toczenia (mm):	3500
Maks. wysokość kawałka wok:	1600 mm	Wydajność obróbki:	Średnie obciążenie
Liczba wrzecion:	Podwójne.	Dokładność pozycjonowania (mm):	±0,003
Powtarzalność (X/Y/Z) (mm):	±0,002	napięcie:	380v
System sterowania CNC:	GSK/SIEMENS/FANUC	Funkcja:	Toczenie metalu

Nazwa produktu:	Tokarka pionowa Torno
Max. Maks. turning diameter(mm) średnica toczenia (mm):	3500
Maks. wysokość kawałka wok:	1600 mm
Wydajność obróbki:	Średnie obciążenie
Liczba wrzecion:	Podwójne.
Dokładność pozycjonowania (mm):	±0,003
Powtarzalność (X/Y/Z) (mm):	±0,002
napięcie:	380v
System sterowania CNC:	GSK/SIEMENS/FANUC
Funkcja:	Toczenie metalu

VTL CNC Vertical Turning Lathe Torno z podwójnym kolumną Twin Spindle

VTL CNC Vertical Turning Lathe Torno z podwójnym kolumną Twin Spindle:

Podwójne kolumnowe obrocie pionowe to najnowocześniejszy sprzęt łączący elementy mechaniczne, elektryczne i hydrauliczne.Zawiera nowoczesne zasady projektowania i techniki produkcji, wykorzystując optymalizację CAD i najnowocześniejsze komponenty z krajowych i międzynarodowych źródeł.wysoka sztywność statyczna i dynamicznaWszystkie główne specyfikacje techniczne części maszyn są zgodne z normami krajowymi.

Stolik roboczy

Stolik roboczy posiada podstawę stołu roboczego, stolik roboczy, części wrzutowe i urządzenie przesyłowe.który ma wystarczającą sztywność, wytrzymałość i stabilność cieplna. łożysko węzłowe stołu roboczego przyjmuje wysoko precyzyjne podwójne rzędy krótkich cylindrycznych łożysków rolkowych..

Główna transmisja

Główny układ przesyłowy maszyny to przekładnia pionowa wału.skrzynia biegów osiąga mechaniczną przemianę dwóch biegów przez cylinder przemiany, który popycha bieg zmiany, dzięki czemu stół roboczy mógł regulować prędkość bez kroków w ciągu 0,63-63 r/min.

Ramy bramkowe

W górnej części bramki znajduje się lewy i prawy podnośnik, a w drugiej części bramki znajduje się podnośnik.napędzany dwukiesiowym rozciągającym się silnikiem ACPoprzez parę biegów, parę robaka i biegów oraz podwójne śruby prowadzące sprawiają, że wiązka porusza się podnosząc wzdłuż lewej i prawej kolumny.

Wiązka

Beam przyjmuje wysokiej wytrzymałości i niskiego naprężenia żelaza odlewanego z wystarczającą sztywnością i wytrzymałością, tak aby zapewnić dokładność maszyny, aby mieć długoterminową utrzymanie i stabilność.Wiązka jest przed pionową kolumnąNa tylnej stronie wiązki znajdują się 4 hydrauliczne punkty zacisku.

Parametry maszyny

Specyfikacje	Jednostka	CK5225	CK5231	CK5240Q	CK5240
Maksymalna średnica obrotowa	mm	2500	3150	4000	4000
Maks. wysokość obróbki	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Maksymalna masa obróbki	T	10/20	10/20	10/20	32
Średnica stołu roboczego	mm	2250	2830	2830/3150	3200/3600
Zakres prędkości stołu	r/min	2-63	2-63	2-63	2-63
Kroki		16	16	16	16
Maksymalny moment obrotowy stołu roboczego	KN.m	63	63	63	100
Szybki przebieg głowicy szyny	mm/min	4000	4000	4000	4000
Ram pionowy ruch prawej głowicy koła	K.O.	35	35	35	40
Ram pionowy ruch lewej szyny	k	30	30	30	30
Siła cięcia przedziału prawej głowicy koła	mm/min	1-50	1-50	1-50	1-50
Siła cięcia przedziału prawej głowicy koła	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Podróż ramienia	mm	1000	1000	1000	1250
Sekcja ramienia	mm	255×200	255×200	255×200	240×240
Obrót lewego i prawego głowicy koła	°	± 30°	± 30°	± 30°	± 30°
Sekcja narzędzia	mm	40 x 50	40 x 50	40 x 50	50 x 50
Moc silnika głównego	Kw	55	55	55	75
Ogólne wymiary	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

Zdjęcia produktów

Wysyłka i dostawa:

Aby uzyskać więcej informacji i specyfikacji, prosimy o kontakt z:

VTL CNC Vertical Turning Lathe Torno z podwójnym kolumną Twin Spindle 8
