Przegląd produktu:

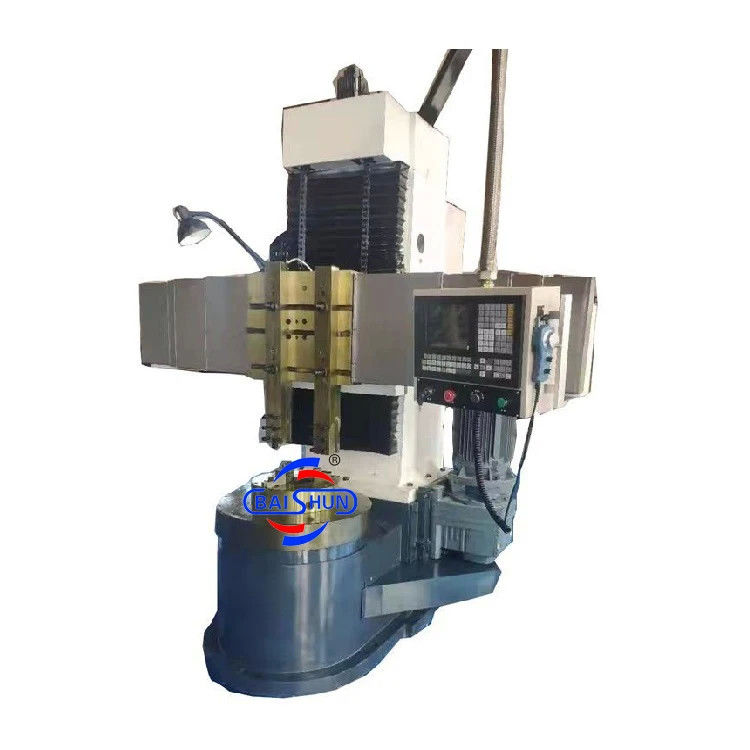

Maszyna CK5112 jest wykorzystywana głównie do obróbki szorstkich i drobnych elementów, cięcia rowkami i obróbki powierzchni części cylindrycznych i stożkowych, a także płaskich powierzchni.Jest odpowiedni do pracy z metali żelaznych, metali nieżelaznych i niektórych materiałów niemetalicznych, przy użyciu narzędzi szybkiej stali i twardych stopów.
1Ogólny układ
Narzędzia maszynowe głównie przez stolik, podstawę stołu, kolumnę, wiązkę, pionowy noż ramy kompozycji.surowe przetwarzanie po obróbce starzeniową (sztuczne starzenie i starzenie drgań). Odlewy wysokiej jakości i niezawodne bez pęknięć, porów, kurczenia się i białej tkanki ustnej, odlewy na ognisku,Oznacza to, że urządzenie nie jest w stanie wykonywać żadnych czynności związanych z procesem wytwarzania, ani też nie jest w stanie wykonywać żadnych czynności związanych z procesem wytwarzania., oczyszczanie cieplnym Raport i krzywa czasu oczyszczania cieplnego.
2Główny napęd.
Główny napęd silnika głównego, poprzez skrzynkę biegów 16 biegów dla konwersji prędkości.Zębaty w pudełku są tłumione i mielone, aby zapewnić dokładność i wydajność transmisji oraz zmniejszyć hałas i zmniejszyć drgania.
3- Ławka robocza.
Stół składa się z stołu, podstawy stołu, elementów wrotów i mechanizmu przesyłowego, stołu i podstawy stołu do całkowitego przetwarzania odlewu.Powierzchnia przewodnika stołu jest inkrustowana płyta przewodnika z stopów aluminium i olej ciśnieniowy jest wstrzykiwany między szyny przewodniczące w celu utworzenia dynamicznej szyny ciśnieniowejWięc stolik ma przepustowość, wysoką precyzję rotacji.
4- Wiązki.
Światło składa się z mechanizmu napędowego noża, mechanizmu zaciskania wiązki i urządzenia hydraulicznego.Zainstalować zestaw automatycznej pompy oleju smarowego na wiązkę, w zależności od potrzeby smarowania powierzchni szyny.
5.Wersjalna ramka noża
Oś Z, oś Z przez napęd serwo silnika, przez reduktor planetarny zwiększyć moment obrotowy,przez elektromagnetyczny przełącznik sprzęgła sterować dwoma ośmi i zablokowane nawzajem, aby osiągnąć różnorodne złożone przetwarzanie.
6System hydrauliczny
System hydrauliczny obejmuje: system dynamicznego ciśnienia stołowego, system głównego napędu, system zaciskania wiązki i system hydrauliczny, system hydraulicznego równowagi pionowego noża.System hydrauliczny jest niezbędny., smarowanie maszyny, stabilność dynamicznej szyny ciśnieniowej, w celu zapewnienia stabilności systemu hydraulicznego i wymiany.
- Nie.
Parametry maszyny
| Model |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Maksymalna średnica obrotowa pionowej podstawy narzędzia (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Średnica stołu roboczego (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Maksymalna wysokość obróbki (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Maksymalna masa obróbki (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Zakres prędkości obrotowej stołu roboczego (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Seria żywienia |
Bez stopni |
Bez stopni |
Bez stopni |
Bez stopni |
Bez stopni |
Bez stopni |
| Zakres zasilacza w miejscu spoczynku narzędzia (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Przebieg wiązki krzyżowej (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Horyzontalny przemieszczanie oparcia narzędzia (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Pionowe przemieszczanie oparcia narzędzia (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Wielkość przekroju pręta cięcia (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Moc silnika głównego (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
