Zintegrowane koło z stopów podwójnej kolumny pionowy zwrotnik CK5235

Name: Zintegrowane koło z stopów podwójnej kolumny pionowy zwrotnik CK5235
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Henan, Chiny

Nazwa handlowa: BAISHUN MACHINERY

Orzecznictwo: CE/ISO9001

Numer modelu: CK5235

Dokument: Broszura produktu w wersji PDF

Warunki płatności i wysyłki

Minimalne zamówienie: 1 SET

Cena: negotiable

Szczegóły pakowania: 1Na zewnątrz opakujemy produkt plastikiem, aby zapobiec mokrości.2Na zewnątrz stacjonarnego obrabiar

Czas dostawy: 30-35 dni roboczych

Zasady płatności: Akredytywa, T/T, Western Union

Możliwość Supply: 20 zestawów/zestawów miesięcznie

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                obróbka z pionowego koła stopu, Koło Dwukolumnowy Obrót Pionowy, Wyroby z tworzyw sztucznych


Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm):	3500	Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm):	50 obrotów na minutę
Wydajność obróbki:	Średnie obciążenie	Otwór wrzeciona (mm):	130
Szerokość łóżka (mm):	250 mm	Moc silnika wrzeciona (kW):	30
Liczba wrzecion:	Bliźniak	Max. Maks. Turned Length (mm) Długość toczona (mm):	3500
Liczba osi:	2	Podróż (oś X) (mm):	750 mm
Podróż (oś Z) (mm):	1800 mm	Dokładność pozycjonowania (mm):	±0,005
Powtarzalność (X/Y/Z) (mm):	±0,005	Wymiar ((LWH):	395063004350mm
napięcie:	380v	System sterowania CNC:	GSK, SIEMENS, FANUC
Marka narzędziowa:	HONGDA	Stacje narzędziowe:	4
Masę (kg):	35000	Max. Maks. workpiece weight: waga detalu::	8000 kg

Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm):	3500
Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm):	50 obrotów na minutę
Wydajność obróbki:	Średnie obciążenie
Otwór wrzeciona (mm):	130
Szerokość łóżka (mm):	250 mm
Moc silnika wrzeciona (kW):	30
Liczba wrzecion:	Bliźniak
Max. Maks. Turned Length (mm) Długość toczona (mm):	3500
Liczba osi:	2
Podróż (oś X) (mm):	750 mm
Podróż (oś Z) (mm):	1800 mm
Dokładność pozycjonowania (mm):	±0,005
Powtarzalność (X/Y/Z) (mm):	±0,005
Wymiar ((LWH):	395063004350mm
napięcie:	380v
System sterowania CNC:	GSK, SIEMENS, FANUC
Marka narzędziowa:	HONGDA
Stacje narzędziowe:	4
Masę (kg):	35000
Max. Maks. workpiece weight: waga detalu::	8000 kg

Zintegrowane koło z stopów podwójnej kolumny pionowy zwrotnik CK5235

Pionowe koło stopu popularny typ podwójnej kolumny CK5235 Pionowy zwrotnik

Podwójne kolumny pionowe to zaawansowane wyposażenie z integracją mechaniczno-elektryczno-hydrauliczną, które absorbuje nową filozofię projektowania i technologię produkcji.Przyjmuje sposób projektowania optymalizacji CAD, wyposaża zaawansowane komponenty funkcjonalne w kraju i za granicą.długą żywotnośćGłówne specyfikacje techniczne każdej części maszyny są zgodne z odpowiednimi krajowymi normami.

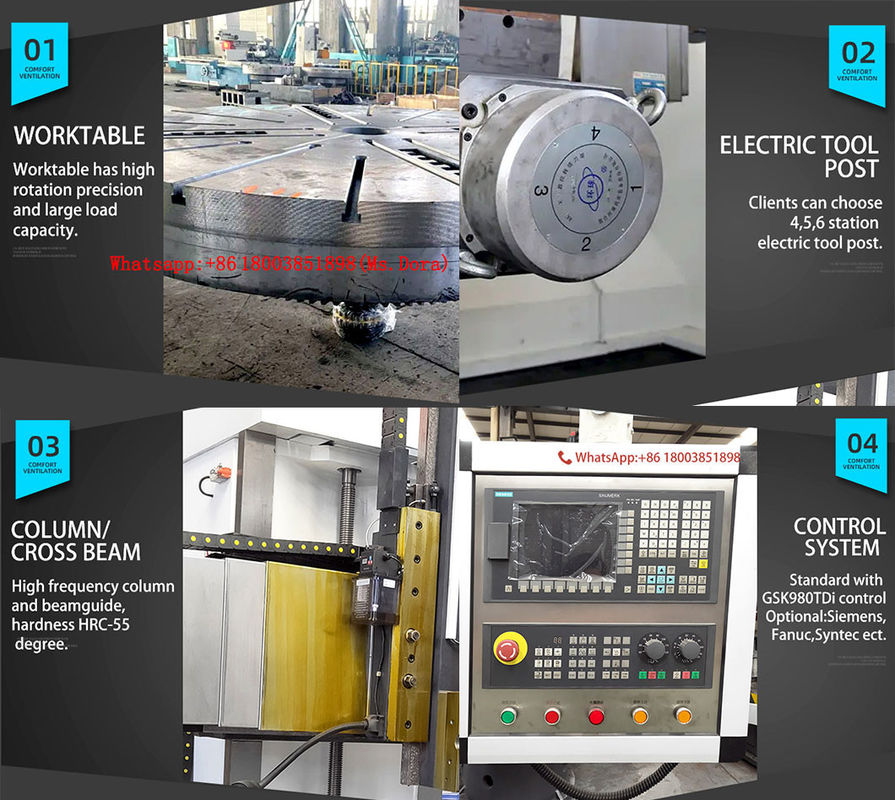

Maszyna posiada podstawę stołu roboczego, stolik roboczy, główną skrzynkę przesyłową, ramę bramkową, wiązkę, oparcie narzędzia, skrzynkę do podawania, system elektryczny, stację operacyjną, system hydrauliczny, urządzenie ochronne itp.

W celu zapewnienia dokładności i nośności obciążenia, obróbka pionowa o podwójnej kolumnie przyjmuje krótką strukturę wrzutową.Stół roboczy jest wyposażony w hydrostatyczny przewodnik o stałym przepływie, który dostarcza olej ciśnieniowy do komory oleju ciśnieniowego statycznego za pośrednictwem równoważnego dystrybutora oleju.

Główny ruch maszyny jest napędzany przez serwomotor AC, zapewniający doskonałe właściwości dynamiczne.Ruch osi zasilającej jest realizowany za pomocą serwomotora napędzającego strukturę śruby kulkowej o wysokiej precyzji za pośrednictwem skrzynki redukcyjnej, zapewniając dokładne ustawienie.

Parametry maszyny

Specyfikacje	Jednostka	CK5225	CK5231	CK5240Q	CK5240
Maksymalna średnica obrotowa	mm	2500	3150	4000	4000
Maks. wysokość obróbki	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Maksymalna masa obróbki	T	10/20	10/20	10/20	32
Średnica stołu roboczego	mm	2250	2830	2830/3150	3200/3600
Zakres prędkości stołu	r/min	2-63	2-63	2-63	2-63
Kroki		16	16	16	16
Maksymalny moment obrotowy stołu roboczego	KN.m	63	63	63	100
Szybki przebieg głowicy szyny	mm/min	4000	4000	4000	4000
Ram pionowy ruch prawej głowicy koła	K.O.	35	35	35	40
Ram pionowy ruch lewej szyny	k	30	30	30	30
Siła cięcia przedziału prawej głowicy koła	mm/min	1-50	1-50	1-50	1-50
Siła cięcia przedziału prawej głowicy koła	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Podróż ramienia	mm	1000	1000	1000	1250
Sekcja ramienia	mm	255×200	255×200	255×200	240×240
Obrót lewego i prawego głowicy koła	°	± 30°	± 30°	± 30°	± 30°
Sekcja narzędzia	mm	40 x 50	40 x 50	40 x 50	50 x 50
Moc silnika głównego	Kw	55	55	55	75
Ogólne wymiary	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

Zdjęcia produktów
