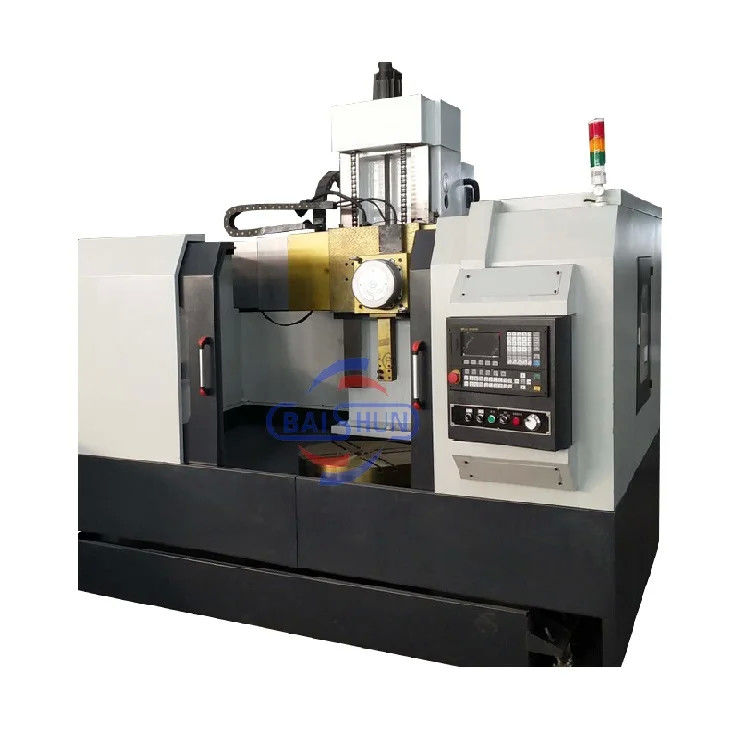

Maszyna do obróbki obrabiarek zwrotnego CNC Wyrostowa wieżyca obrabiarka wysokiej prędkości
Maszyna do obróbki obrabiarek zwrotnego CNC Wyrostowa wieżyca obrabiarka wysokiej prędkości
Maszyna do obróbki obrabiarek zwrotnego CNC Wyrostowa wieżyca obrabiarka wysokiej prędkości
Maszyna do obróbki obrabiarek zwrotnego CNC Wyrostowa wieżyca obrabiarka wysokiej prędkości
Maszyna do obróbki obrabiarek zwrotnego CNC Wyrostowa wieżyca obrabiarka wysokiej prędkości

Maszyna do obróbki obrabiarek zwrotnego CNC Wyrostowa wieżyca obrabiarka wysokiej prędkości

Szczegóły Produktu

Miejsce pochodzenia: Henan, Chiny

Nazwa handlowa: BAISHUN MACHINERY, BAISHUN

Orzecznictwo: CE ISO9001

Numer modelu: CK5112

Dokument: Broszura produktu w wersji PDF

Warunki płatności i wysyłki

Cena: $23,000.00/sets >=1 sets

Szczegóły pakowania: 1. Outside we will pack the product with plasitic to prevent wet. 1. Na zewnątrz zapakujem

Możliwość Supply: 20 zestawów/zestawów miesięcznie

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu
Podkreślić:

Obróbka obrotowa

,

Tokarka rewolwerowa pionowa CNC

,

Obrót obrotowy

Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm):
1200
Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm):
180 obr./min
Otwór wrzeciona (mm):
130
Szerokość łóżka (mm):
250 mm
Moc silnika wrzeciona (kW):
15
Liczba wrzecion:
Samotny
Max. Maks. Turned Length (mm) Długość toczona (mm):
1200
Liczba osi:
2
Podróż (oś X) (mm):
500 mm
Podróż (oś Z) (mm):
700 mm
Wymiar ((L*W*H):
2350*2350*2700mm
Stacje narzędziowe:
4
Masę (kg):
85000
Diagram stołu roboczego:
1000 mm
Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm):
1200
Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm):
180 obr./min
Otwór wrzeciona (mm):
130
Szerokość łóżka (mm):
250 mm
Moc silnika wrzeciona (kW):
15
Liczba wrzecion:
Samotny
Max. Maks. Turned Length (mm) Długość toczona (mm):
1200
Liczba osi:
2
Podróż (oś X) (mm):
500 mm
Podróż (oś Z) (mm):
700 mm
Wymiar ((L*W*H):
2350*2350*2700mm
Stacje narzędziowe:
4
Masę (kg):
85000
Diagram stołu roboczego:
1000 mm
Maszyna do obróbki obrabiarek zwrotnego CNC Wyrostowa wieżyca obrabiarka wysokiej prędkości
Opis produktu

Obróbka pionowa CNC, znana również jako pionowe centrum obrotowe, jest narzędziem maszynowym stosowanym do obrotu i cięcia elementów metalowych z wysoką precyzją i wydajnością.

Obróbka pionowa CNC ma pionowy wrot, który trzyma i obraca przedmiot. Są szeroko stosowane w przemyśle produkcyjnym do produkcji dużych i ciężkich komponentów, takich jak zębaty, turbiny,i części lotniczychSą one szczególnie przydatne do obrotu elementów o wysokim stosunku kształtu.

Dodatkowo pionowe przetwory CNC są wysoce zautomatyzowane i mogą być programowane do wykonywania szerokiego zakresu operacji obróbki, takich jak obrót, wiercenie, wiercenie, przędzenie i frezowanie,przy minimalnej interwencji człowieka.

Ogólnie rzecz biorąc, pionowe przetwory CNC są wszechstronnym i wydajnym narzędziem obróbczym, które zapewniają wysoką precyzję i możliwości automatyzacji.i dlatego są niezbędnym elementem nowoczesnych procesów produkcyjnych.


1Ogólny układ
Narzędzia maszynowe głównie przez stolik, podstawę stołu, kolumnę, wiązkę, pionowy noż ramy kompozycji.surowe przetwarzanie po obróbce starzeniową (sztuczne starzenie i starzenie drgań). Odlewy wysokiej jakości i niezawodne bez pęknięć, porów, kurczenia się i białej tkanki ustnej, odlewy na ognisku,Oznacza to, że urządzenie nie jest w stanie wykonywać żadnych czynności związanych z procesem wytwarzania, ani też nie jest w stanie wykonywać żadnych czynności związanych z procesem wytwarzania., oczyszczanie cieplnym Raport i krzywa czasu oczyszczania cieplnego.



2Główny napęd.

Główny napęd silnika głównego, poprzez skrzynkę biegów 16 biegów dla konwersji prędkości.Zębaty w pudełku są tłumione i mielone, aby zapewnić dokładność i wydajność transmisji oraz zmniejszyć hałas i zmniejszyć drgania.

3- Ławka robocza.

Stół składa się z stołu, podstawy stołu, elementów wrotów i mechanizmu przesyłowego, stołu i podstawy stołu do całkowitego przetwarzania odlewu.Powierzchnia przewodnika stołu jest inkrustowana płyta przewodnika z stopów aluminium i olej ciśnieniowy jest wstrzykiwany między szyny przewodniczące w celu utworzenia dynamicznej szyny ciśnieniowejWięc stolik ma przepustowość, wysoką precyzję rotacji.



4- Wiązki.

Światło składa się z mechanizmu napędowego noża, mechanizmu zaciskania wiązki i urządzenia hydraulicznego.Zainstalować zestaw automatycznej pompy oleju smarowego na wiązkę, w zależności od potrzeby smarowania powierzchni szyny.



5.Wersjalna ramka noża

Oś Z, oś Z przez napęd serwo silnika, przez reduktor planetarny zwiększyć moment obrotowy,przez elektromagnetyczny przełącznik sprzęgła sterować dwoma ośmi i zablokowane nawzajem, aby osiągnąć różnorodne złożone przetwarzanie.



6System hydrauliczny

System hydrauliczny obejmuje: system dynamicznego ciśnienia stołowego, system głównego napędu, system zaciskania wiązki i system hydrauliczny, system hydraulicznego równowagi pionowego noża.System hydrauliczny jest niezbędny., smarowanie maszyny, stabilność dynamicznej szyny ciśnieniowej, w celu zapewnienia stabilności systemu hydraulicznego i wymiany.



- Nie.

Parametry maszyny

Model CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Maksymalna średnica obrotowa pionowej podstawy narzędzia (mm) 800 1200 1200 1600 2000 2600
Średnica stołu roboczego (mm) 700 1000 1000 1400 1800 2200
Maksymalna wysokość obróbki (mm) 800 1000 1000 1200 1250 1400
Maksymalna masa obróbki (kg) 1500 1500 3200 3200 8000 8000
Zakres prędkości obrotowej stołu roboczego (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Seria żywienia Bez stopni Bez stopni Bez stopni Bez stopni Bez stopni Bez stopni
Zakres zasilacza w miejscu spoczynku narzędzia (mm/min) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Przebieg wiązki krzyżowej (mm) 500 1000 650 1200 890 1090
Horyzontalny przemieszczanie oparcia narzędzia (mm) 500 700 700 900 1115 1400
Pionowe przemieszczanie oparcia narzędzia (mm) 450 500 650 750 800 800
Wielkość przekroju pręta cięcia (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Moc silnika głównego (kw) 11 15 22 15 30 30

Maszyna do obróbki obrabiarek zwrotnego CNC Wyrostowa wieżyca obrabiarka wysokiej prędkości 0Maszyna do obróbki obrabiarek zwrotnego CNC Wyrostowa wieżyca obrabiarka wysokiej prędkości 1
