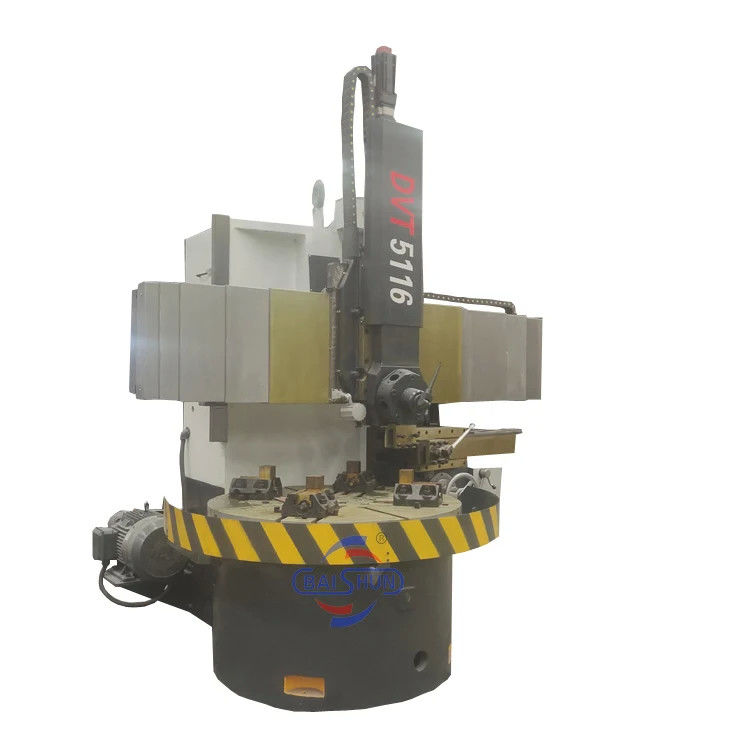

Wysokiej prędkości profesjonalne metalowe obróbki obróbkowe CNC pionowe obróbki obróbkowe ekonomiczne
Opis produktu
Obróbka pionowa CNC, znana również jako pionowe centrum obrotowe, jest narzędziem maszynowym stosowanym do obrotu i cięcia elementów metalowych z wysoką precyzją i wydajnością.
Obróbka pionowa CNC ma pionowy wrot, który trzyma i obraca przedmiot. Są szeroko stosowane w przemyśle produkcyjnym do produkcji dużych i ciężkich komponentów, takich jak zębaty, turbiny,i części lotniczychSą one szczególnie przydatne do obrotu elementów o wysokim stosunku kształtu.
Dodatkowo pionowe przetwory CNC są wysoce zautomatyzowane i mogą być programowane do wykonywania szerokiego zakresu operacji obróbki, takich jak obrót, wiercenie, wiercenie, przędzenie i frezowanie,przy minimalnej interwencji człowieka.
Ogólnie rzecz biorąc, pionowe przetwory CNC są wszechstronnym i wydajnym narzędziem obróbczym, które zapewniają wysoką precyzję i możliwości automatyzacji.i dlatego są one niezbędnym elementem nowoczesnych procesów produkcyjnych.
Parametry maszyny
| Model |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Maksymalna średnica obrotowa pionowej podstawy narzędzia (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Średnica stołu roboczego (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Maksymalna wysokość obróbki (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Maksymalna masa obróbki (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Zakres prędkości obrotowej stołu roboczego (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Seria żywienia |
Bez stopni |
Bez stopni |
Bez stopni |
Bez stopni |
Bez stopni |
Bez stopni |
| Zakres zasilacza w miejscu spoczynku narzędzia (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Przebieg wiązki krzyżowej (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Horyzontalny przemieszczanie oparcia narzędzia (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Pionowe przemieszczanie oparcia narzędzia (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Wielkość przekroju pręta cięcia (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Moc silnika głównego (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Główną strukturę pionowej maszyny obracającej:
1Narzędzia maszynowe: Główne elementy narzędzia maszynowego (podłoże, stoisko obracające, wiązka, pionowa poduszka, skrzynia narzędziowa, skrzynia zasilająca,Główna skrzynia biegów napędowych) są wykonane z silnego żeliwa przy użyciu technologii piasku żywicy.
2Główny napęd: Obrót stołu roboczego jest napędzany przez główny silnik elektryczny, z reduktorem biegów i elektromagnetycznym systemem regulacji prędkości.
3. Pionowy zjeżdżalnik i mechanizm podawania pionowego zjeżdżalnika: RAM wykonany jest z materiału HT250, znanego ze swoich doskonałych właściwości mechanicznych.
4Struktura podstawy stołu roboczego: Stolik roboczy przyjmuje długą strukturę wrzutową, wspieraną precyzyjnymi podwójnymi rzędami łożysk cylindrycznych do wyrównania radialnego.
5Beam: Beam jest przymocowany i uwalniany przy użyciu driftu, przy użyciu ciśnienia hydraulicznego do zaciskania.
6System hydrauliczny: system hydrauliczny wykorzystuje niezawodne elementy sterowania od renomowanych producentów, zarówno krajowych, jak i międzynarodowych.
7. smarowanie narzędzia maszynowego: narzędzie maszynowe dostarcza automatycznie olej w określonych odstępach czasu do smarowania wiązki i ruchomych części.
8Ochrona narzędzia maszynowego: ruchome części narzędzia maszynowego są wyposażone w kompleksowy łańcuch bezpieczeństwa i system blokady.
9System sterowania elektrycznego:
a) Źródło zasilania: trójfazowy prąd 380 V±10%, 50 Hz.
b) Elektryczna konstrukcja maszyny narzędzia jest zgodna z międzynarodowymi normami projektowymi.
