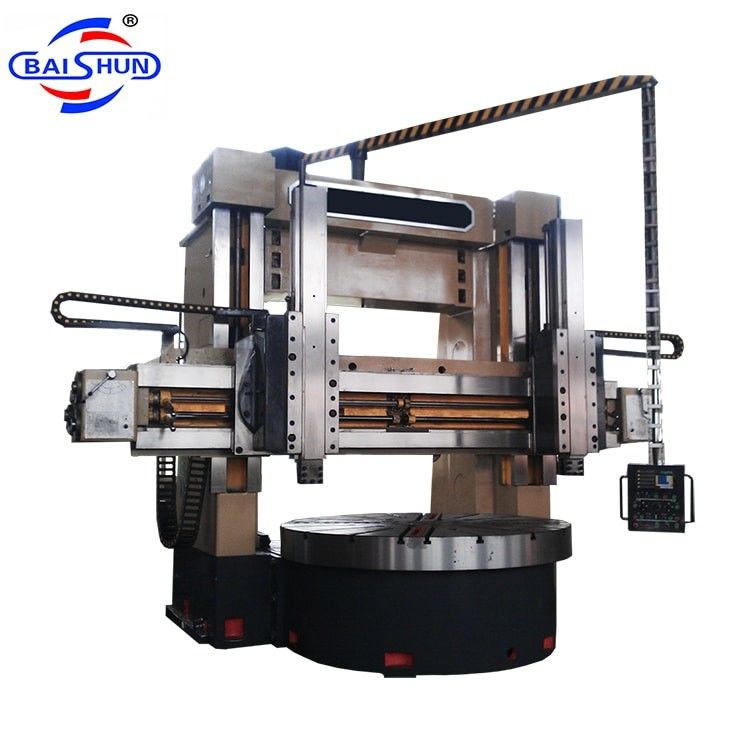

C5225 VTL Ciężka maszyna obrotowa pionowa do obróbki metali
Opis:
Maszyna pionowa jest przeznaczona do obrócenia zarówno wewnętrznych, jak i zewnętrznych cylindrów i płaszczyzn, powierzchni kukurydzianych i rowków.metali nieżelaznych, i niektórych materiałów niemetalicznych.
Główne elementy urządzenia są wykonane z wykorzystaniem całej konstrukcji odlewania z wysokiej wytrzymałości, materiału żelaza odlewanego o niskim naprężeniu.jest poddawany obróbce wygrzewczej i starzeniowej po surowym obróbceŚcieżka przewodnicza kolumny jest gruntowana w celu zapewnienia precyzji, podczas gdy przewodnik wiązki i przewodnik ram poddawane są szlifowaniu po wygaszeniu średniej częstotliwości.
Ogólnie rzecz biorąc, można go zaprogramować do wykonywania szerokiego zakresu operacji obróbkowych, takich jak obrót, wiercenie, wiercenie, nić i frezowanie, przy minimalnej interwencji człowieka.
1Wszystkie biegi w skrzynce biegów są poddawane wysokiej częstotliwości tłumienia dla zwiększenia trwałości.
2Stół roboczy wyposażony jest w konstrukcję przewodnika walcowania, umożliwiającą dużą pojemność ładunkową i wysoką precyzję obrotu.
3Pionowy słup narzędzia jest wyposażony w pięciostacjonarny słup narzędzia i wykorzystuje precyzyjne pozycjonowanie dysku z napędem szczura.
4Włosy narzędzi wykorzystują hydrauliczną równowagę, z poziomym i pionowym zasięgiem przy użyciu przesuwnych napędów śrubowych.
5System hydrauliczny jest wyposażony w niemieckie urządzenia przenośnikowe zapewniające stabilny przepływ oleju do smarowania stołu roboczego.
6Maszyna jest sterowana przez system PLC zapewniający wysoką niezawodność, przy czym okablowanie elektryczne jest dostosowane do specyficznych wymagań procesu.
7Maszyna posiada atrakcyjną konstrukcję zapewniającą użytkownikowi komfort oraz wygodną obsługę i konserwację.
Specyfikacja
| Model |
C5225
|
C5232
|
C5235
|
C5240
|
C5250
|
C5260
|
|
Średnica stołu roboczego
|
2250 mm
|
2830 mm
|
2830 mm
|
3150 mm
|
4500 mm
|
5200 mm
|
|
Maks. średnica obrotowa
|
2500 mm
|
3200 mm
|
3200 mm
|
4000 mm
|
5000 mm
|
6000 mm
|
|
Maksymalna wysokość roboczego kawałka ((mm)
|
1600-2800
|
1600-3000
|
1600-3000
|
1600-3200
|
2500-4200
|
2500-4500
|
|
Maksymalna masa obróbki
|
10/20
|
10/20/32
|
10/20/32
|
10/20/32
|
32/50
|
32/50
|
|
Maksymalny moment obrotowy stołu roboczego
|
63000 N•m
|
63000 N•m
|
63000 N•m
|
63000 N•m
|
105000N•m
|
105000N•m
|
|
Zakres odżywiania w spoczynku
|
00,25-90 mm/min
|
00,25-90 mm/min
|
00,25-90 mm/min
|
00,25-90 mm/min
|
0.1-1000
mm/min
|
00,1-000 mm/min
|
|
Przejazd wiązki
|
1250 mm
|
1250 mm
|
1250 mm
|
1250 mm
|
2150 mm
|
2150 mm
|
|
Horyzontalny przebieg przyczepy narzędzia
|
1400 mm
|
1750 mm
|
1900 mm
|
2150 mm
|
2700 mm
|
3300 mm
|
|
Podróż pionowa podłogi narzędzia
|
1000/1250/
1400/1600
|
1000/1250/
1400/1600
|
1000/1250/
1400/1600
|
1000/1250/
1400/1600
|
1400/1600
|
1400/1600
|
|
Prędkość ruchu wiązki ((mm/min)
|
350
|
350
|
350
|
350
|
380
|
380
|
|
Maksymalny kąt huśtania węzła narzędzia
|
± 30°
|
± 30°
|
± 30°
|
± 30°
|
± 30°
|
± 30°
|
|
Wymiary wieży ((WxHmm)
|
40x50
|
40x50
|
40x50
|
40x50
|
60x65
|
60x65
|
|
Główna moc silnika
|
55 kW
|
55 kW
|
55 kW
|
55/75kw
|
75 kW
|
75 kW
|
|
Maszyna waga (około)
|
33-38T
|
36-50T
|
38-62T
|
43-65T
|
92-105T
|
150-200T
|
Zdjęcie maszynowe
