Maszyna do obróbki obrotowej wieżycy pionowej
, wtl pionowy zwrotnik wieżycy
, Werykacyjna obrotowa wieżycy

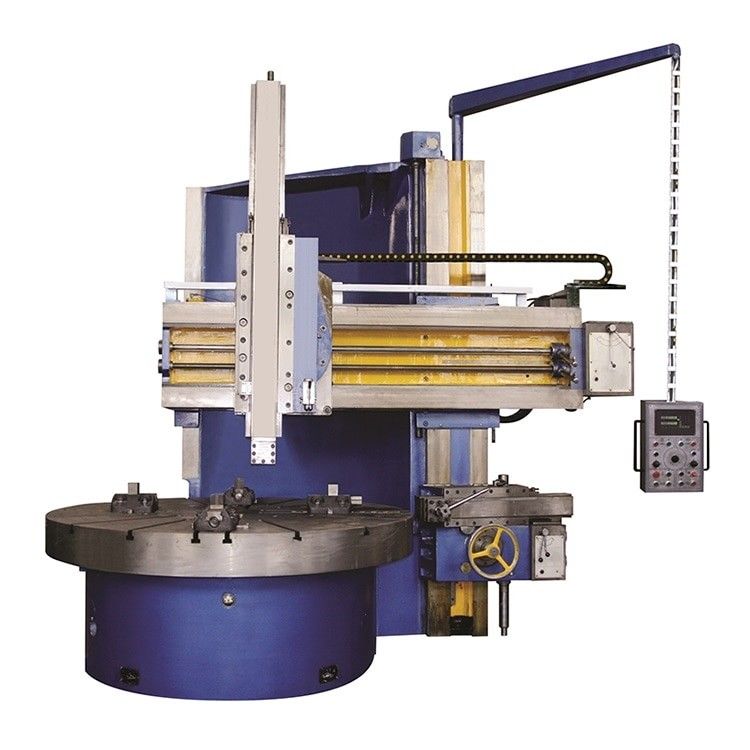

Vtl Vertical Turret Lathe Machine Heavy Duty Manual DRO Display Jednorazowa kolumna
Maszyna do obróbki obróbki obróbki obróbki obróbki obróbki obróbki obróbki obróbki obróbki obróbki obróbki
Opis:
Maszyna pionowa jest przeznaczona do obrócenia zarówno wewnętrznych, jak i zewnętrznych cylindrów i płaszczyzn, powierzchni kukurydzianych i rowków.metali nieżelaznych, i niektórych materiałów niemetalicznych.
Główne elementy urządzenia są wykonane z wykorzystaniem całej konstrukcji odlewania z wysokiej wytrzymałości, materiału żelaza odlewanego o niskim naprężeniu.jest poddawany obróbce wygrzewczej i starzeniowej po surowym obróbceŚcieżka przewodnicza kolumny jest gruntowana w celu zapewnienia precyzji, podczas gdy przewodnik wiązki i przewodnik ram poddawane są szlifowaniu po wygaszeniu średniej częstotliwości.
Obręcze pionowe są szeroko stosowane w przemyśle produkcyjnym do produkcji dużych i ciężkich komponentów, takich jak zębaty, turbiny i części lotnicze.
Ta ręczna obrabiarka pionowa z wyświetlaczem DRO jest zaprojektowana z pionowym wrotkiem, który trzyma i obraca kawałek roboczy.umożliwiające precyzyjne i złożone operacje obróbki.
Ogólnie rzecz biorąc, można go zaprogramować do wykonywania szerokiego zakresu operacji obróbkowych, takich jak obrót, wiercenie, wiercenie, nić i frezowanie, przy minimalnej interwencji człowieka.
Charakterystyka:
1Ta wszechstronna maszyna nadaje się do obróbki mechanicznej w różnych gałęziach przemysłu.
2Główna skrzynia biegów jest napędzana przez silnik AC, przy czym główna prędkość napędowa może być zmieniana w 16 krokach za pomocą sterowania zaworem magnetycznym.
3Wszystkie biegi w skrzynce biegów są poddawane wysokiej częstotliwości tłumienia dla zwiększenia trwałości.
4Maszyna posiada atrakcyjną konstrukcję zapewniającą użytkownikowi komfort oraz wygodną obsługę i konserwację.
5Opcje dostosowania obejmują cyfrowy wyświetlacz (DRO) na żądanie klienta, zapewniając dodatkową elastyczność w celu zaspokojenia konkretnych potrzeb.
6. Może być głównie stosowany do obróbki surowej i końcowej cylindrów wewnętrznych i zewnętrznych, powierzchni stożkowych, powierzchni końcowych, rowków, cięcia i wiercenia wewnętrznych otworów.
Specyfikacja:
Seria C51
| Model |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
| Max. skręcanie dia. |
800 |
1200 |
1600 |
2000 |
2500 |
| Maksymalna wysokość cięcia ((mm) |
800 |
1000 |
1000 |
1250 |
1250 |
| Maksymalna masa ładowania ((ton) |
1.2 |
3.2 |
5 |
8 |
10 |
| Średnica stołu roboczego ((mm) |
720 |
1000 |
1400 |
1800 |
2250 |
| Zakres prędkości stołu roboczego ((r/min) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
| Maksymalny moment obrotowy stołu roboczego (n.m.) |
1000 |
25000 |
32000 |
32000 |
35000 |
| pionowe przemieszczanie pionowego słupka narzędzia ((mm) |
650 |
650 |
800 |
800 |
1200 |
| przebieg poziomy stopu pionowego ((mm) |
570 |
700 |
915 |
1200 |
1400 |
| G.W ((ton) |
5 |
8 |
12.4 |
17 |
23 |
| Rozmiar ((L*W*Hmm) |
2080*2621
*3515
|
2360*2280
* 2800
|
2830*2670
*3010
|
3200*2800
*3250
|
3300*4000
*3500
|
Obraz maszynowy:
