XK-500KZ wysokiej precyzji ciężkiej maszyny frezowej CNC ma zalety wysokiego stopnia automatyzacji, wysokiej dokładności przetwarzania, wysokiej wydajności cięcia, bezpiecznej i niezawodnej pracy itp.Narzędzie maszynowe może zakończyć frezowanie, skoków i napisów w jednym mocowaniu i nie wymaga wtórnego mocowania walca.Szerokość łóżka musi wynosić 910 mm, a szerokość siodła 810 mm., który zapewnia, że narzędzie maszynowe ma wystarczającą sztywność i odporność na drgania jako całość,tak, aby były odpowiednie do frezowania wysokociężkości pierścieni rolkowych z węglanu wolframu oraz szybkich rolników stalowych i rolników kompozytowych. The longitudinal movement of the large slide of the machine tool is equipped with a locking mechanism to ensure that there is no waste groove caused by center offset when processing high-hardness rollers or performing large cutting. Korpus frezarki latającej i korpus frezarki huśtającej są zainstalowane w stosunku do siebie, a oba nie przeszkadzają sobie nawzajem.
Narzędzie maszynowe stosuje układ sterowania skrutami kulkowymi w kierunku wzdłużnym i poprzecznym; ponadtomechanizm ręcznego ustawiania narzędzi jest zainstalowany w kierunku poprzecznym w celu poprawy wydajności ustawiania narzędzi.
System sterowania przyjmuje system sterowania SINUMERIK808D, pełnobarwny wyświetlacz LCD i może realizować dowolne łączenie czteroosiowe.
Główne cechy:
1. Wycięcie (funkcja bazowa)
Maszyna CNC może wyciąć żebra dla deformowanego stalowego pręta ze wszystkimi standardami.
Oś X: wciąg narzędzia do przodu lub do tyłu.
Oś Y: skręcanie rolki z zużytymi narzędziami
Oś Z: narzędzie do wycięcia obracające się na płaskiej powierzchni z napędem biegów.
Oś: narzędzie wciskające przesuwa się z lewej na prawą stronę.
2.Oznakowanie (podstawowa funkcja)
Maszyna CNC może zaznaczać na powierzchni rolki.
Oznaczanie nośnika do przodu lub z powrotem, i przenieść z lewej do prawej
oś x: wprowadzenie narzędzia do przodu lub zwrot.
Oś Y: skręcanie rolki z zużytymi narzędziami
Oś: narzędzie wcięcia przenieść z lewej na prawo
Oś S: duża prędkość obrotu wrotnika cięcia oznakowania
Specyfikacja techniczna
| Specyfikacja |
WXK-500C |
WXK-500K |
| Maksymalna średnica przetworzonego walca |
500 mm |
500 mm |
| Min. średnica |
50 mm |
50 mm |
| Maksymalna długość przetworzonego walca |
2500 mm |
2500 mm |
| Maksymalna długość obrobionej powierzchni walca |
1800 mm |
1800 mm |
| Specyfikacje przetworzonego rowu półksiężycowego |
Φ 6 ~ 50 |
Φ 6 ~ 50 |
| kąt B przetworzonego rowu półksiężycowego |
Każda |
/ |
| /Skocze w rowie stworzenia |
Każda |
/ |
| Prędkość ruchu poprzecznego (osio X) |
0~6000mm/min |
/ |
| Prędkość obrotu obróbki (osio Y) |
0 ~ 30 obr./min |
0 ~ 30 obr./min |
| Prędkość frezowania z przyrządu do cięcia (osio A) |
0~600 obr./min |
0~600 obr./min |
| Model silnika głowicy grawerowej o prędkości znamionowej |
D85
24000 obr./min.
|
D85
24000 obr./min.
|
| Silnik pompy chłodzącej |
AB25-90W |
AB25-120W |
| System sterowania |
Siemens 808D |
Siemens 808D |
| Moc znamionowa serwomotora |
Oś X 1,75 kW |
Oś X 1,75 kW |
| Oś Y 2,5 kW |
Oś Y 2,5 kW |
| Oś Z 1,75 kW |
Oś Z 1,75 kW |
| Oś 3,5 kW |
Oś 3,5 kW |
| Minimalna kwota programowania |
00,001 mm |
00,001 mm |
| Formularz chucka |
Cztery pazury 400 mm |
Cztery pazury 400 mm |

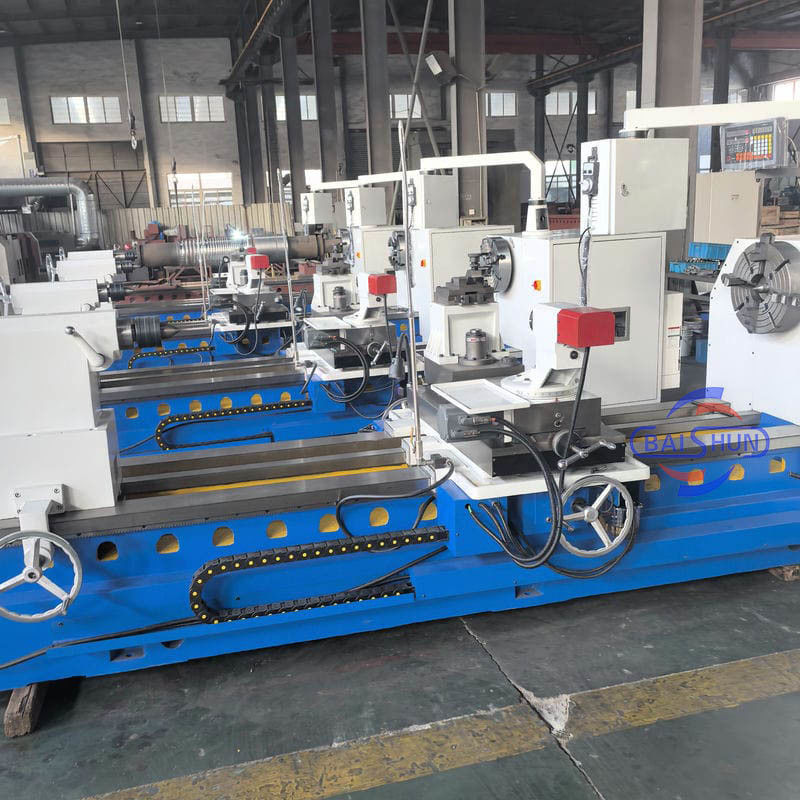

Więcej zdjęć maszynowych:
Zalety:
Możemy zapewnić 7x24 godziny online usługę przedsprzedażną, inżynierowską obsługę następstwa zamówienia, i logistyczną obsługę dostawy, a także możemy zapewnić usługi instalacyjne.z ponad 15-letnim doświadczeniem na różnych rynkach, możemy pomóc klientom w pomyślnym wykonaniu szeregu usług od zakupu do odprawy celnej towarów, dzięki czemu oszczędza się czas, a także zmniejsza się koszty klientów we wszystkich aspektach.
Nasza przewaga:
1: Z certyfikatem CE, ISO.
2Pełna kontrola produkcji.
3: Profesjonalni inżynierowie mogą zagwarantować najwyższą jakość.
4: Więcej dostawców jako alternatywy, gwarancja najniższej i konkurencyjnej ceny.
5: Sprzedaż fstaff z doświadczeniem ponad 10 lat, odpowie na pytania przed sprzedażą i po sprzedaży.
6: Produkcja OEM jest dostępna, aby zaspokoić potrzeby klientów
7Dostępne jest niskie MOQ (1 jednostka).
824 godziny wsparcia technicznego.
Okres gwarancji:
W okresie gwarancji (jeden rok), jeśli masz jakieś części zepsute z powodu problemu jakości, dostarczymy Ci je bezpłatnie drogą ekspresową.
W okresie gwarancji, jeśli masz jakiekolwiek pytania, możesz skontaktować się z nami, dostarczymy Ci najlepszą usługę jak zwykle.
1- Usługi wsparcia technicznego online.
2Usługa archiwizacji technicznej
3- Dostarczono nagranie z obsługi maszyny.
4- usługi szkoleniowe na miejscu.
5- Zapewnione usługi wymiany i naprawy części zamiennych.
6Wszystkie pytania zostaną odpowiedziane w ciągu 24 godzin.
