Wysokiej precyzji ciężkiej maszyny CNC rolkowej półksiężycowej ma zalety wysokiego stopnia automatyzacji, wysokiej dokładności obróbki, wysokiej wydajności cięcia, bezpiecznej i niezawodnej pracy,itd.Narzędzie maszynowe może zakończyć frezowanie, skakanie w szczelinę i pisanie liter w jednym zaciszaniu i nie wymaga wtórnego zaciskania rolki.
Łóżko maszynowe to trójrównoległa struktura maszyny do obróbki ciężkich rol.Szerokość łóżka musi osiągnąć 910 mm, a szerokość siodła 810 mm, aby zapewnić maszynie narzędzie wystarczającą sztywność i odporność na drgania jako całość, tak aby były odpowiednie do fresowania wysokożękkich pierścieni rolkowych z węglanu wolframu oraz szybkich rolek stalowych i rolek kompozytowych.
The longitudinal movement of the large slide of the machine tool is equipped with a locking mechanism to ensure that there is no waste groove caused by center offset when processing high-hardness rolls or performing large cutting.
Główne cechy:
1. Wycięcie (funkcja bazowa)
Maszyna CNC może wyciąć żebra dla deformowanego stalowego pręta ze wszystkimi standardami.
Oś X: wciąg narzędzia do przodu lub do tyłu.
Oś Y: skręcanie rolki z zużytymi narzędziami
Oś Z: narzędzie do wycięcia obracające się na płaskiej powierzchni z napędem biegów.
Oś: narzędzie wciskające przesuwa się z lewej na prawą stronę.
2.Oznakowanie (podstawowa funkcja)
Maszyna CNC może zaznaczać na powierzchni rolki.
Oznaczanie nośnika do przodu lub z powrotem, i przenieść z lewej do prawej
oś x: wprowadzenie narzędzia do przodu lub zwrot.
Oś Y: skręcanie rolki z zużytymi narzędziami
Oś: narzędzie wcięcia przenieść z lewej na prawo
Oś S: duża prędkość obrotu wrotnika cięcia oznakowania
Specyfikacja techniczna
| Specyfikacja |
WXK-500C |
WXK-500K |
| Maksymalna średnica przetworzonego walca |
500 mm |
500 mm |
| Min. średnica |
50 mm |
50 mm |
| Maksymalna długość przetworzonego walca |
2500 mm |
2500 mm |
| Maksymalna długość obrobionej powierzchni walca |
1800 mm |
1800 mm |
| Specyfikacje przetworzonego rowu półksiężycowego |
Φ 6 ~ 50 |
Φ 6 ~ 50 |
| kąt B przetworzonego rowu półksiężycowego |
Każda |
/ |
| /Skocze w rowie stworzenia |
Każda |
/ |
| Prędkość ruchu poprzecznego (osio X) |
0~6000mm/min |
/ |
| Prędkość obrotu obróbki (osio Y) |
0 ~ 30 obr./min |
0 ~ 30 obr./min |
| Prędkość frezowania z przyrządu do cięcia (osio A) |
0~600 obr./min |
0~600 obr./min |
| Model silnika głowicy grawerowej o prędkości znamionowej |
D85
24000 obr./min.
|
D85
24000 obr./min.
|
| Silnik pompy chłodzącej |
AB25-90W |
AB25-120W |
| System sterowania |
Siemens 808D |
Siemens 808D |
| Moc znamionowa serwomotora |
Oś X 1,75 kW |
Oś X 1,75 kW |
| Oś Y 2,5 kW |
Oś Y 2,5 kW |
| Oś Z 1,75 kW |
Oś Z 1,75 kW |
| Oś 3,5 kW |
Oś 3,5 kW |
| Minimalna kwota programowania |
00,001 mm |
00,001 mm |
| Formularz chucka |
Cztery pazury 400 mm |
Cztery pazury 400 mm |

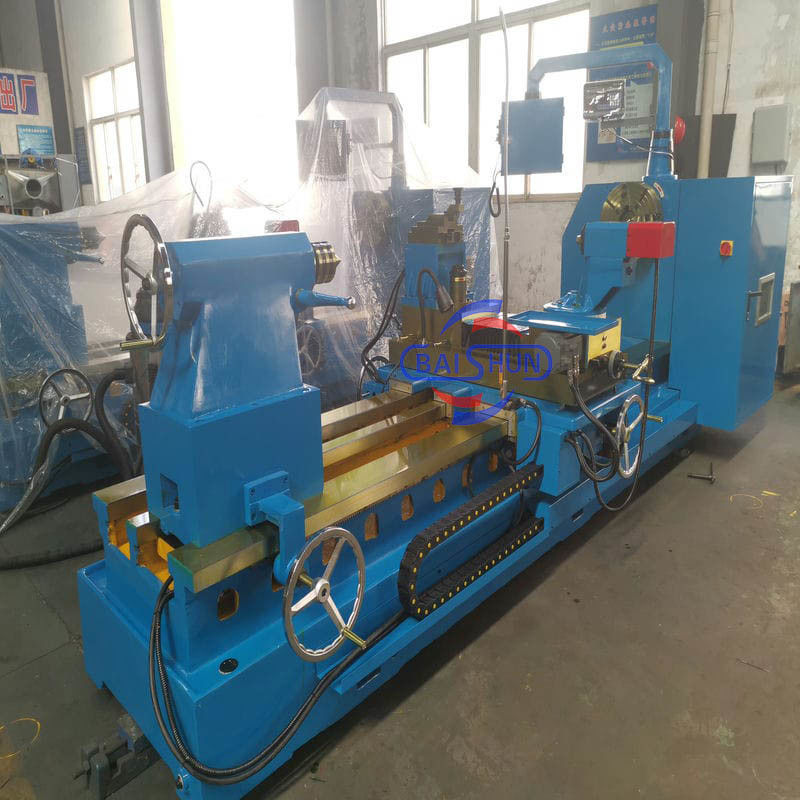

Więcej zdjęć maszynowych:
