Ta seria przetwórni jest głównie stosowana do wykonywania wielu rodzajów obróbki obrotowej, wchłaniając twarz końcową, cylindryczną, wewnętrzną dziurę i nitkę metryczną, nitkę cala, nitkę modułową, nitkę średnicy.Obrócić spinalną z górnym slajdem, ale także może użyć górnego slajdu i podłużnego zasilacza połączonego napędzanego do obrotu długiego kucyka.silna sztywność, i może używać narzędzi do cięcia węglowodorów do cięcia nici i obróbki różnych metali żelaznych i metali nieżelaznych.

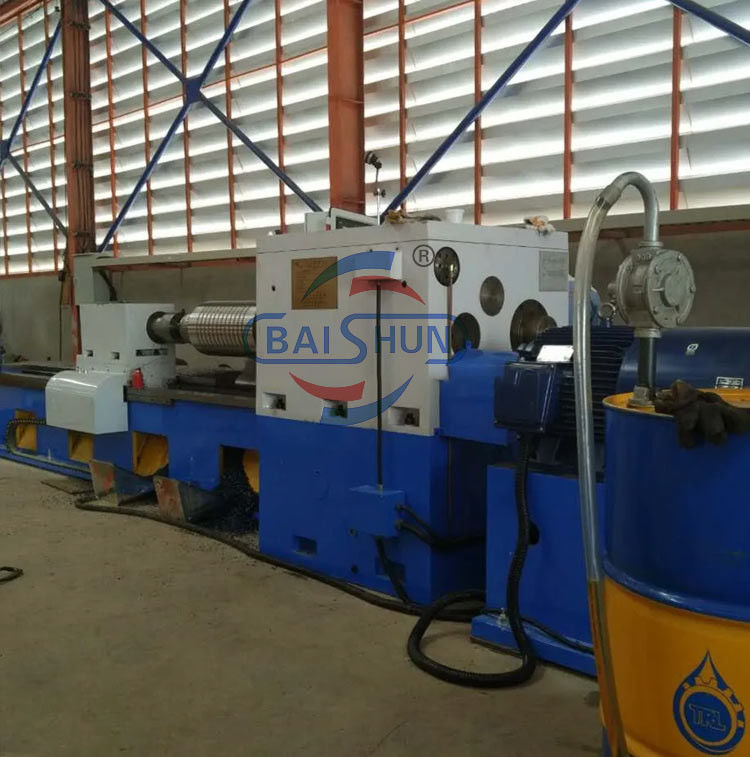

Ciężki automatyczny obrotowy rolkowy CNC ma cechy wysokiej precyzji, wysokiej sztywności i czterech kierunków, które są niezależnie opracowywane przez naszą firmę zgodnie z trendem rynkowym.Głównie stosowane do wszystkich rodzajów obróbki rolki młyńskiejJest również odpowiedni do obrócenia zewnętrznej i wewnętrznej okrągłej powierzchni, stożka, końcowej powierzchni i przędzenia wału, dysku i innych rodzajów obrabianych elementów w produkcji masowej.prosty w obsłudze, bezpieczny i niezawodny, jest szeroko stosowany w przemyśle stalowym, węglowym, chemicznym, konserwacyjnym, motoryzacyjnym, naftowym, wojskowym i innych przemysłach do obróbki mechanicznej.
Dzięki podwójnym funkcjom obróbki i szlifowania, obróbka części może zostać zakończona w jednej operacji.zmniejszenie potrzeby wielokrotnego zaciskania i zwiększenie ogólnej efektywności pracy klientów.
Wszystkie elementy maszyny są importowane z obcych znanych marek, takich jak FANUC lub SIMENS System sterowania / Schneider Electrical Control system, Japońskie łożyska, ABB Motor & skrzynia biegów / skrzynia biegów, itp.Możemy również skonfigurować na specjalne żądanie klienta i wymaganiaNasi inżynierowie mogą zaprojektować różne konfiguracje zgodnie z różnymi cechami obróbki.
Główne cechy:
1Wysoka sztywność i ciężka ramka przetworu: wykonana jest z żeliwa HT300 i ma cztery przewodniki.
2Wysokiej precyzji śruby kulkowej i łożyska NSK
3System sterowania Siemens lub FANUC lub GSK, Można wybrać
4. Z funkcjami frezowania i obracania, w tym przędza, powierzchnia stożkowa, powierzchnia zakrzywiona, wiercenie wewnętrzne itp.
5Ten zespół obsługuje system sterowania częstotliwością jako główny układ napędowy.
6Główne łożyska przodu węgla przyjmują wysokoprecyzyjne łożyska cylindryczne o podwójnym rzędzie, o wysokim stopniu sztywności i precyzji obrotowej i łatwej regulacji.
Specyfikacja techniczna
| Główne parametry |
Jednostka |
CK8450 |
CA8463 |
CA8480 |
| Maksymalna średnica obrotowa |
mm |
500 |
630 |
800 |
| Maksymalna długość obrotu |
mm |
2500 |
3500 |
4000 |
| Wysokość środka |
mm |
320 |
380 |
550 |
| Maksymalna waga obrabionego przedmiotu |
kg |
3500 |
6500 |
14000 |
| Zakres prędkości wrotnika |
r/min |
1-112 |
1-75 |
1-31.5 |
| Liczba prędkości obrotowych wrotnika |
|
16 |
16 |
16 |
| Maksymalna siła cięcia |
KN: |
40 |
60 |
70 |
| Maksymalny moment obrotowy płyty twarzy |
KN.m |
10 |
25 |
55 |
| Wędrują wzdłuż rąk |
mm |
150 |
200 |
300 |
| Główna moc silnika |
kw |
15 |
22 |
37 |
| Ogólne wymiary |
mm |
5155X1368X1400 |
7100X1600X1550 |
9240x2280x1800 |
| Masa maszyny |
kg |
7500 |
14000 |
28000 |
