Slant Bed CNC lathe Machine to wysokiej jakości produkt, który zaprojektowaliśmy i zbudowaliśmy w oparciu o zapotrzebowanie rynku i bogate doświadczenie naszej fabryki w produkcji poziomych przetworników CNC od wielu lat.Jest zbudowany z solidnego łóżka struktury pudełka wykonane z wysokiej wytrzymałości Mihanna żeliwaJego kompaktowa i solidna konstrukcja zapewnia odpowiednią twardość, niski współczynnik tarcia i samopośmierzanie.Zintegrowana konstrukcja pudełka łóżka podstawy znacznie zwiększa sztywność i stabilność całego narzędzia maszynowegoMa również zdolności wchłaniania drgań, zmniejszające utratę narzędzi i poprawiające jakość obrabiarków.i różne opcje konfiguracji, gwarantuje użytkownikom wysoką wydajność i niezawodność.
1.TCK Slant Bed CNC Lathe Machine przyjmuje45 °skłonny układ i zintegrowana konstrukcja podstawy łóżka, co znacznie poprawia sztywność gięcia i skrętu, wysoką sztywność i wysoką stabilność maszyny, silną gwarancję.
2.Zespół Węglowy do montażu węglowego, wykorzystanie wysokiej precyzji łożysk węglowych NSK, cały węglowy, precyzja jednostki, dobra sztywność i ma idealną wydajność.Dzięki rygorystycznemu testowi równowagi dynamicznej, system wrotów ma wysoką dokładność, dobre zachowanie dokładności, małe deformacje termiczne, dobrą stabilność termiczną, najwyższą prędkość do2600 obr./min..
3.TCK Slant Bed CNC Lathe Machine konfiguracja hydrauliczna wieża noża, aby zapewnić użytkownikom wygodne, praktyczne i niezawodne części do obróbki.
4.TCK Slant Bed CNC Lathe Machine zapewnia użytkownikowi doskonały system hydrauliczny i smarowy, wykorzystując wysokiej jakości pompę hydrauliczną i hydrauliczne, zawory i inne komponenty,znacznie zmniejszając wskaźnik awarii. konstrukcja systemu hydraulicznego i smarowania jest prosta i niezawodna. narzędzie maszynowe przyjmuje scentralizowane stałe, ilościowe automatyczne smarowanie.
5Silnik napędowy i śrubka kulkowa przyjmują sprzęgło elastyczne, skrzynia biegów nie ma wolności, precyzja jest wysoka, ma dobrą funkcję ochrony narzędzia maszynowego.
6. To narzędzie maszynowe może wybrać serwo silnik główny
| Główne dane techniczne |
Jednostka |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Zakres pracy |
Maksymalna średnica obrotowa na łóżku |
mm |
¥540 |
¥540 |
¥540 |
| Maksymalna średnica obrotowa szyby |
mm |
¥270 |
¥270 |
¥270 |
| Maksymalna średnica obróbki |
mm |
¥400 |
¥400 |
¥400 |
| Maksymalna długość obróbki |
mm |
700 |
700 |
900 |
| Węgiel |
Maksymalna prędkość wrotnika |
r/min |
4000 |
4000 |
4000 |
| Wydział spindla |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Węzeł przez średnicę otworu |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Pojemność prętu |
mm |
¥48 |
¥48 |
¥48 |
| Wyroby z włókien mechanicznych |
Calownik |
8 |
8 |
8 |
| Moc silnika wrotnika |
kw |
7.5 |
7.5 |
7.5 |
| uderzenie |
Podróż w osi X |
mm |
220 |
220 |
220 |
| Podróż oś Z |
mm |
750 |
750 |
1000 |
| Pasza |
Oś X szybko poruszająca się |
m/min |
20 |
20 |
20 |
| Oś Z szybko poruszająca się |
m/min |
20 |
20 |
20 |
| Odcinek paszy |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Stosunek ogona |
Uderzenie ogona |
mm |
550/poradnik |
550/poradnik |
800/ręcznik |
| Uderzenie rękawów ogona |
mm |
120/ hydrauliczne/ręczne |
| Przewodnik |
kąt nachylenia szyby |
Deg. |
30 |
30 |
30 |
| Rodzaj |
|
Przewodnik linii |
Przewodnik linii |
Przewodnik linii |
| Dokładność |
dokładność pozycji |
mm |
0.016 |
0.016 |
0.016 |
| Powtarzalność |
mm |
0.008 |
0.008 |
0.008 |
| Pozostałe |
Masa maszyny |
kg |
3800 |
3800 |
4200 |
| Wymiary |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |

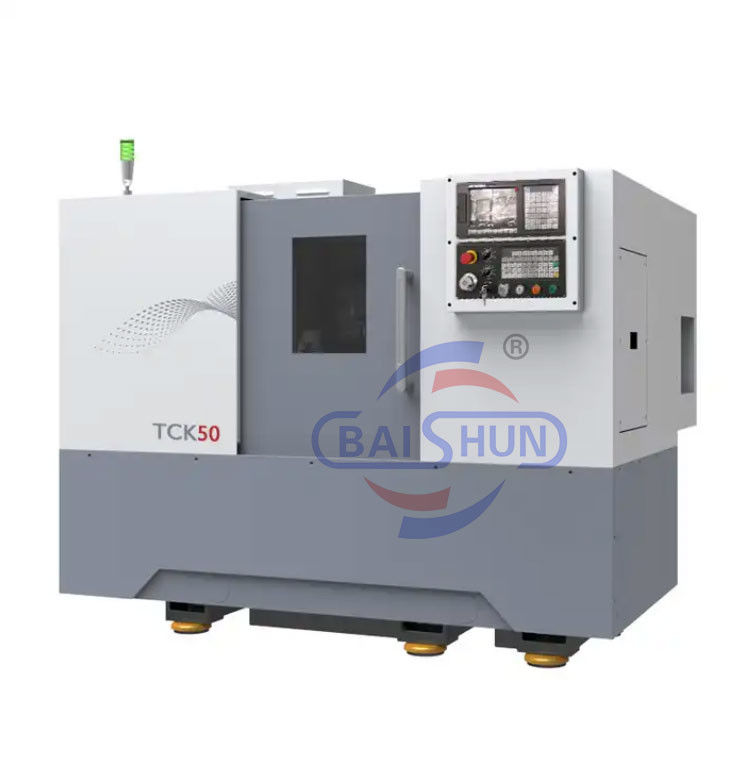

Zdjęcia maszynowe:
