Obręcze CNC serii TCK to wysokiej jakości produkt zaprojektowany i wyprodukowany przez naszą firmę w celu zaspokojenia potrzeb rozwoju rynku.,i powierzchni wewnętrznych i zewnętrznych części obracających, oraz wykonywać wydajne, wielkoskalowe i precyzyjne obróbki części obracających.
Standardowa konfiguracja:
- system sterowania GSK988TA;
-3 szczęki 8' hydrauliczne z hydrauliczną stacją;
-8 wieży serwo stacji;
- Bez hydraulicznego ogona;
Opcjonalna konfiguracja:
- Siemens 808D, Fanuc0i-TF, Syntec 22TA, Mitsubishi;
- 3-czeliste 10" hydrauliczne koło;
-12 wieży serwo stacji;
- hydrauliczne;
- Przenośnik chipów;
- Automatyczny serwo-przęgłowy podnośnik i uchwyt części;
| Główne dane techniczne |
Jednostka |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Zakres pracy |
Maksymalna średnica obrotowa na łóżku |
mm |
¥540 |
¥540 |
¥540 |
| Maksymalna średnica obrotowa szyby |
mm |
¥270 |
¥270 |
¥270 |
| Maksymalna średnica obróbki |
mm |
¥400 |
¥400 |
¥400 |
| Maksymalna długość obróbki |
mm |
700 |
700 |
900 |
| Węgiel |
Maksymalna prędkość wrotnika |
r/min |
4000 |
4000 |
4000 |
| Wydział spindla |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Węzeł przez średnicę otworu |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Pojemność prętu |
mm |
¥48 |
¥48 |
¥48 |
| Wyroby z włókien mechanicznych |
Calownik |
8 |
8 |
8 |
| Moc silnika wrotnika |
kw |
7.5 |
7.5 |
7.5 |
| uderzenie |
Podróż w osi X |
mm |
220 |
220 |
220 |
| Podróż oś Z |
mm |
750 |
750 |
1000 |
| Pasza |
Oś X szybko poruszająca się |
m/min |
20 |
20 |
20 |
| Oś Z szybko poruszająca się |
m/min |
20 |
20 |
20 |
| Odcinek paszy |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Stosunek ogona |
Uderzenie ogona |
mm |
550/poradnik |
550/poradnik |
800/ręcznik |
| Uderzenie rękawów ogona |
mm |
120/ hydrauliczne/ręczne |
| Przewodnik |
kąt nachylenia szyby |
Deg. |
30 |
30 |
30 |
| Rodzaj |
|
Przewodnik linii |
Przewodnik linii |
Przewodnik linii |
| Dokładność |
dokładność pozycji |
mm |
0.016 |
0.016 |
0.016 |
| Powtarzalność |
mm |
0.008 |
0.008 |
0.008 |
| Pozostałe |
Masa maszyny |
kg |
3800 |
3800 |
4200 |
| Wymiary |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |

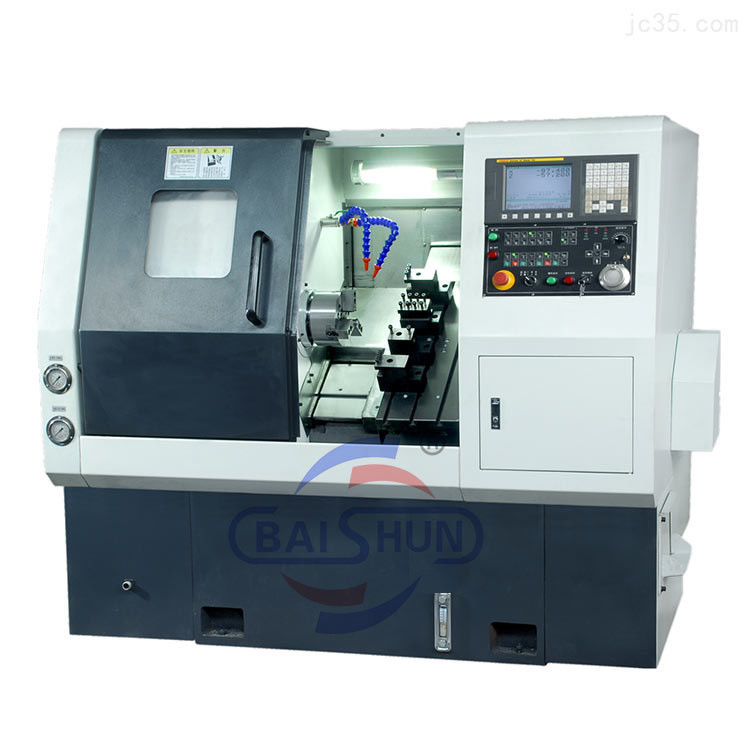

Zdjęcia maszynowe:
Proces montażu i kontrola jakości
