Obróbka CNC z nachylonym łóżkiem to wysokiej jakości produkt, który zaprojektowaliśmy i zbudowaliśmy w oparciu o zapotrzebowanie rynku i bogate doświadczenie naszej fabryki w produkcji poziomych obrotowych CNC od wielu lat.To narzędzie maszynowe ma maksymalną średnicę φ360 mm i maksymalną długość 500 mm do obróbkiZmodernizowaliśmy maszyny serii TCK50 nowo zaprojektowaną strukturą głównego komputera i niezawodnym procesem montażu.Seria TCK50 bez wątpienia stanie się liderem w branżyTen zespół może obsługiwać wały, dyski, nitki, łuki, stożki i zarówno wewnętrzne i zewnętrzne powierzchnie obracających się obiektów.i ogonów, aby znacznie poprawić ogólną stabilność podczas ciężkiego cięciaW rezultacie dokładność obróbki zewnętrznej okrągłej powierzchni może osiągnąć poziom IT6 do IT7.i wysokiej precyzji obróbki obracających się części w przemyśle, takim jak przemysł motoryzacyjny, elektryczne, łożyska i hydrauliczne.
1. konstrukcja nadwozia o nachyleniu 30 stopni, dwukrotne oczyszczanie całej konstrukcji łóżka maszynowego, wysoka sztywność i precyzyjna stabilność.
2Wprowadzenie precyzyjnej śruby kulkowej i linijnej szyby przewodniczej, realizacja obróbki poziomu H.
3. Wysokiej precyzji jednostka wrotów, hydrauliczny system zaciskania, aby zapewnić płynne działanie szybkiego wrotów.
4Linia narzędzi grupowych, konstrukcja ramy, dobra powtarzalność, wysoka ogólna wydajność.
5- Słodka przestrzeń wewnętrzna, długi cios, ulepszenie zasięgu
6Wbudowana w tylną automatyczną strukturę przenośnika chipów, przekształcenie wielu linii produkcyjnych automatycznych jest bardziej rozsądne.
| Główne dane techniczne |
Jednostka |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Zakres pracy |
Maksymalna średnica obrotowa na łóżku |
mm |
¥540 |
¥540 |
¥540 |
| Maksymalna średnica obrotowa szyby |
mm |
¥270 |
¥270 |
¥270 |
| Maksymalna średnica obróbki |
mm |
¥400 |
¥400 |
¥400 |
| Maksymalna długość obróbki |
mm |
700 |
700 |
900 |
| Węgiel |
Maksymalna prędkość wrotnika |
r/min |
4000 |
4000 |
4000 |
| Wydział spindla |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Węzeł przez średnicę otworu |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Pojemność prętu |
mm |
¥48 |
¥48 |
¥48 |
| Wyroby z włókien mechanicznych |
Calownik |
8 |
8 |
8 |
| Moc silnika wrotnika |
kw |
7.5 |
7.5 |
7.5 |
| uderzenie |
Podróż w osi X |
mm |
220 |
220 |
220 |
| Podróż oś Z |
mm |
750 |
750 |
1000 |
| Pasza |
Oś X szybko poruszająca się |
m/min |
20 |
20 |
20 |
| Oś Z szybko poruszająca się |
m/min |
20 |
20 |
20 |
| Odcinek paszy |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Stosunek ogona |
Uderzenie ogona |
mm |
550/poradnik |
550/poradnik |
800/ręcznik |
| Uderzenie rękawów ogona |
mm |
120/ hydrauliczne/ręczne |
| Przewodnik |
kąt nachylenia szyby |
Deg. |
30 |
30 |
30 |
| Rodzaj |
|
Przewodnik linii |
Przewodnik linii |
Przewodnik linii |
| Dokładność |
dokładność pozycji |
mm |
0.016 |
0.016 |
0.016 |
| Powtarzalność |
mm |
0.008 |
0.008 |
0.008 |
| Pozostałe |
Masa maszyny |
kg |
3800 |
3800 |
4200 |
| Wymiary |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |

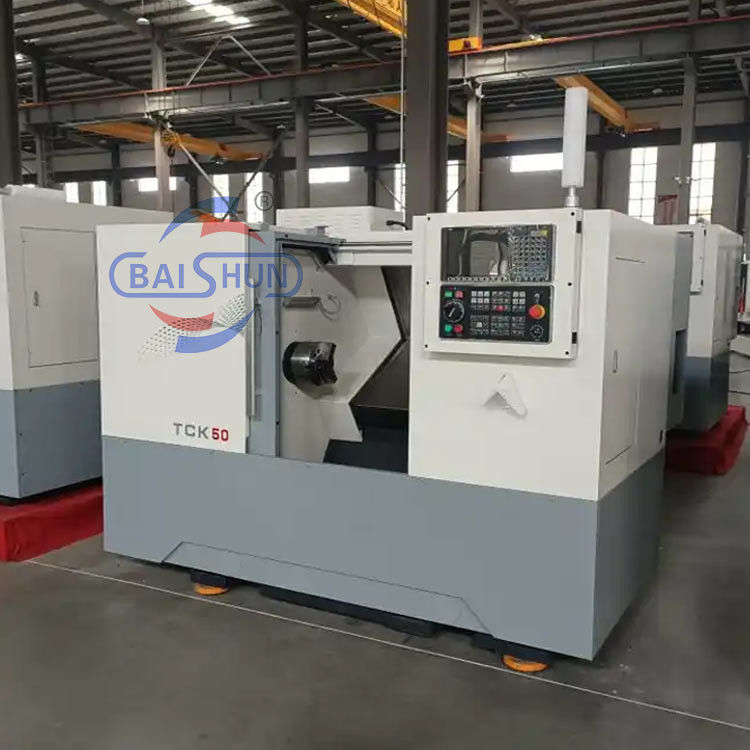

Zdjęcia maszynowe:
Proces montażu i kontrola jakości
