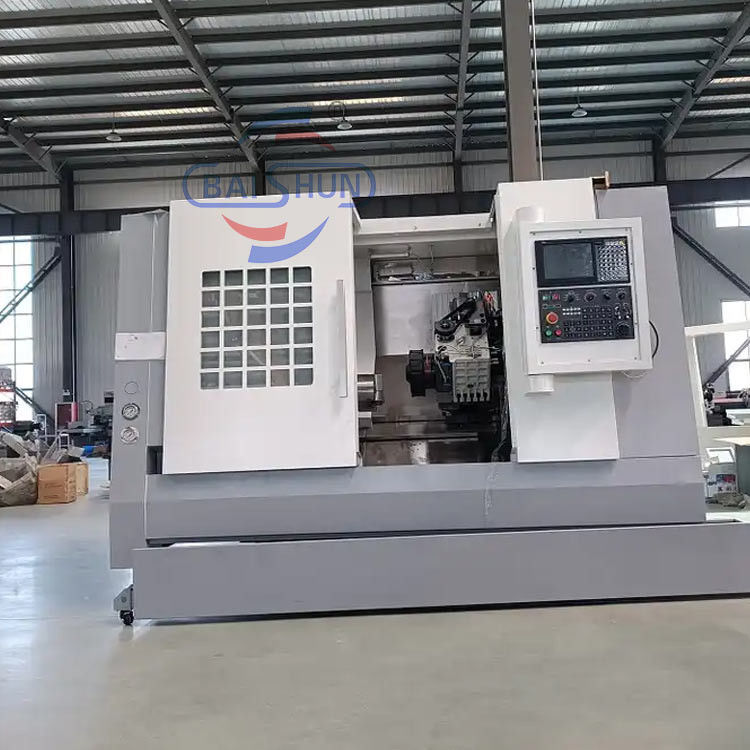

Automatyczne cięcie metalu koło stopu schylne łóżko maszyna do obracania CNC TCK550

Name: Automatyczne cięcie metalu koło stopu schylne łóżko maszyna do obracania CNC TCK550
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: TCK550
Price: 96,300.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: BAISHUN

Orzecznictwo: ISO

Numer modelu: TCK550

Dokument: Broszura produktu w wersji PDF

Warunki płatności i wysyłki

Minimalne zamówienie: 1 SET

Cena: negotiable

Szczegóły pakowania: Eksportuj standardowy pakiet drewnianych skrzynek

Czas dostawy: 30-35 dni roboczych

Zasady płatności: Akredytywa, T/T, Western Union

Możliwość Supply: 50 ZESTAWÓW miesięcznie

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                Koło Slant Łóżko Maszyna do obróbki obrabialni CNC, TCK550, Slant Bed CNC Lathe Machine TCK550


Max. Maks. Spindle speed Prędkość wrzeciona:	Tokarka CNC z felgą aluminiową ze skośnym łożem	Maks. średnica obrotowa nad łóżkiem:	540 mm
Max. Maks. turning diameter over slide średnica toczenia nad suportem:	270 mm	Max. Maks. processing length długość obróbki:	700 mm
Dokładność pozycjonowania:	±0,016 mm	X Podróż:	220 mm
Podróż Z:	750 mm	Wykorzystane branże:	Zakład obróbki metali
Konik:	Ręcznie	Władza:	7,5 kW
Ciężar maszyny:	3800 mm	Pakiet:	Zindywidualizowane

Max. Maks. Spindle speed Prędkość wrzeciona:	Tokarka CNC z felgą aluminiową ze skośnym łożem
Maks. średnica obrotowa nad łóżkiem:	540 mm
Max. Maks. turning diameter over slide średnica toczenia nad suportem:	270 mm
Max. Maks. processing length długość obróbki:	700 mm
Dokładność pozycjonowania:	±0,016 mm
X Podróż:	220 mm
Podróż Z:	750 mm
Wykorzystane branże:	Zakład obróbki metali
Konik:	Ręcznie
Władza:	7,5 kW
Ciężar maszyny:	3800 mm
Pakiet:	Zindywidualizowane

Automatyczne cięcie metalu koło stopu schylne łóżko maszyna do obracania CNC TCK550

Wysoce precyzyjne cięcie metalu automatyczne koło stopu z płynu stopowego

TCK series CNC horizontal slant bed lathe machine is a high-quality product designed and produced in accordance with the market and development needs based on the experience of our factory in designing horizontal CNC horizontal lathes for many years.To narzędzie maszynowe ma maksymalną średnicę φ360 mm i maksymalną długość 500 mm do obróbki.Modernizowaliśmy maszyny serii TCK50 z nowo zaprojektowaną strukturą komputerów głównych i niezawodnym procesem montażu. Dzięki stabilnej wydajności i innowacyjnej ergonomii zestaw TCK50 bez wątpienia stanie się liderem w branży.i zarówno wewnętrzne, jak i zewnętrzne powierzchnie obracających się obiektówDokonaliśmy starannego dopasowania sztywności głównego wręcza, łóżka i ogona, aby znacznie poprawić ogólną stabilność podczas cięcia ciężkiego.dokładność obróbki zewnętrznej okrągłej powierzchni może osiągnąć poziom IT6 do IT7To wszechstronne narzędzie maszynowe jest szczególnie odpowiednie do wydajnej, dużej skali i wysokiej precyzji obróbki obracających się części w takich gałęziach przemysłu, jak motoryzacja, elektrotechnika, łożyska i hydraulika.

Parametry produktu

Główne dane techniczne		Jednostka	TCK550	TCK40-750	TCK40-1000
Zakres pracy	Maksymalna średnica obrotowa na łóżku	mm	¥540	¥540	¥540
	Maksymalna średnica obrotowa szyby	mm	¥270	¥270	¥270
	Maksymalna średnica obróbki	mm	¥400	¥400	¥400
	Maksymalna długość obróbki	mm	700	700	900
Węgiel	Maksymalna prędkość wrotnika	r/min	4000	4000	4000
	Wydział spindla	mm	0.008/300	0.008/300	0.008/300
	Węzeł przez średnicę otworu	mm	₹ 65	₹ 65	₹ 65
	Pojemność prętu	mm	¥48	¥48	¥48
	Wyroby z włókien mechanicznych	Calownik	8	8	8
	Moc silnika wrotnika	kw	7.5	7.5	7.5
uderzenie	Podróż w osi X	mm	220	220	220
uderzenie	Podróż oś Z	mm	750	750	1000
Pasza	Oś X szybko poruszająca się	m/min	20	20	20
	Oś Z szybko poruszająca się	m/min	20	20	20
	Odcinek paszy	mm/min	1-6000	1-6000	1-6000
Stosunek ogona	Uderzenie ogona	mm	550/poradnik	550/poradnik	800/ręcznik
Stosunek ogona	Uderzenie rękawów ogona	mm	120/ hydrauliczne/ręczne
Przewodnik	kąt nachylenia szyby	Deg.	30	30	30
Przewodnik	Rodzaj		Przewodnik linii	Przewodnik linii	Przewodnik linii
Dokładność	dokładność pozycji	mm	0.016	0.016	0.016
Dokładność	Powtarzalność	mm	0.008	0.008	0.008
Pozostałe	Masa maszyny	kg	3800	3800	4200
Pozostałe	Wymiary	mm	2920x1680x2070	2920x1680x2070	3200x1680x2070

Zdjęcia maszynowe:

System CNC

Automatyczne cięcie metalu koło stopu schylne łóżko maszyna do obracania CNC TCK550 3

Główna konfiguracja

Automatyczne cięcie metalu koło stopu schylne łóżko maszyna do obracania CNC TCK550 4

Proces montażu i kontrola jakości

Automatyczne cięcie metalu koło stopu schylne łóżko maszyna do obracania CNC TCK550 5
