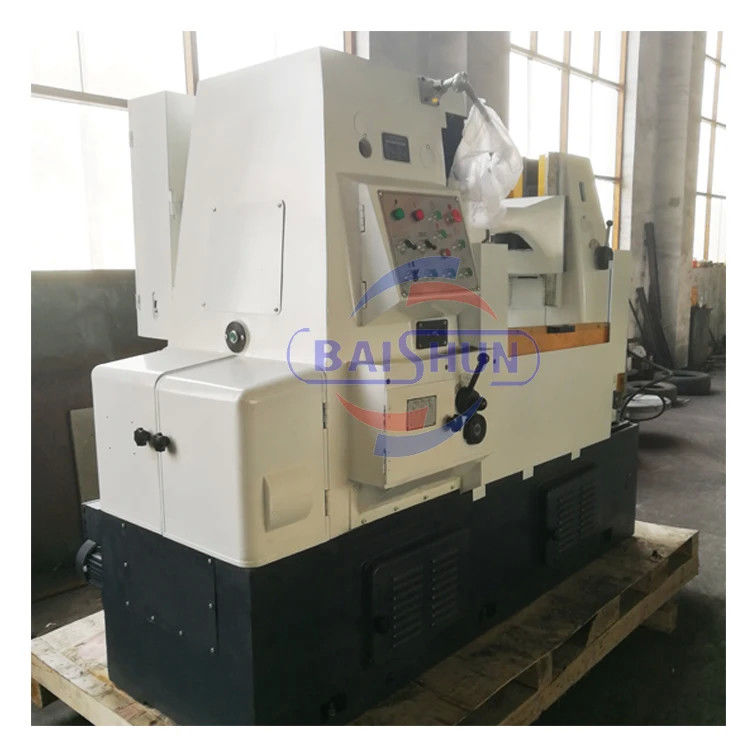

Y3150E Maszyna do obróbki biegów cylindrycznych
Wprowadzenie podstawowej maszyny:
Maszyna do wyciągania biegów serii Y3150 jest zamocowana przez pionową kolumnę i przyjmuje tradycyjny układ poziomo poruszającego się stołu roboczego, nadający się do obróbki biegów cylindrycznych,Koło robocze i krótki wał splinowy w wolnym składzie, w opakowaniach lub w pojedynczym kawałku.
Podwyższona wysokość pionowej kolumny i zwiększony bieg:Kolumna pionowa jest wyższa (180/130 mm większy układ osiowy w przesuwaniu głowy niż Y3180/Y3150 tego samego rodzaju) w celu umożliwienia obróbki większej szerokości zęba.
Długość eksploatacji narzędzi cięcia jest zwiększana przez skok narzędzia elektrycznego.
1. Maszyna do obróbki biegów typu Y3150E jest stosowana do obróbki biegów z wyciągiem, biegów spiralnych, kół roboczych, kołków i krótkich wałów węzłowych w produkcji drobnej lub seryjnej.
2Charakteryzuje się dobrą sztywnością, wysoką dokładnością pracy, łatwą obsługą i prostą procedurą montażu, można stosować w maszynie metodę konwencjonalną lub wspinaczkową.
3Oprócz tego maszyna jest wyposażona w urządzenie automatycznego wyciskania i mechanizmy zabezpieczające bezpieczeństwo oraz automatyczny system smarowania.
4. Importowane elementy hydrauliczne mogą być stosowane do maszyny zgodnie z wymaganiami klientów.głowica kształtowa jest również dostępna na zamówienie specjalne do cięcia koła robaka w trybie kształtowym.
Specyfikacja maszyny do wyciągania biegów:
| Model |
Y3150E |
Y3180H |
| Maksymalna średnica obróbki ((z tylną kolumną/bez tylnej kolumny) |
350 mm/500 mm |
550 mm/800 mm |
| Maksymalny moduł obciążenia |
8 mm |
10 mm |
| Maksymalna szerokość przetwarzania |
250 mm |
300 mm |
| Min. narzędzia przetwórcze |
Z/K=6 |
Z/K=8 |
| Maksymalny pionowy przebieg węzła narzędzia |
300 mm |
350 mm |
| Max Swiver Angel of Tool Post |
± 240° |
± 240° |
| Odległość między ośmią cięcia a stołem roboczym |
235-535 mm |
235-585 mm |
| Węgiel spindlowy |
Morse 5 |
Morse 5 |
| Średnica ośrodka |
160 mm |
180 mm |
| Maksymalny ruch osiowy cięcia |
- Nie, nie, nie. |
50 mm |
| Średnice hob abor |
Φ22,Φ27,Φ32MM |
Φ22,Φ27,Φ32,Φ40MM |
| Odległość między ośmią centralną stołu i stołem roboczym |
30-330 mm |
50-550 mm |
| Otwór stołu roboczego |
80 mm |
80 mm |
| Węzeł spinalny szynki obrabialnego |
Morse 5 |
Morse 5 |
| Średnica stołu roboczego |
520 mm |
650 mm |
| Prędkość i zasięg obrotu wrotnika |
9Poziom 40-250R/min |
8Poziom 40-200R/min |
| Szybka prędkość przemieszczania się przyrządu |
≤540MM/min |
≤540MM/min |
| Szybka prędkość ruchu stołu roboczego |
≤ 500 mm/min |
≤ 500 mm/min |
| Odległość między stołem roboczym |
400-600 mm |
400-600 mm |
| Prędkość i stopień zasilania osiowego |
12 Poziom 0,4-4MM/R |
12 Poziom 0,4-4MM/R |
| moc silnika głównego i prędkość synchro |
N=4Kw 1500R/min |
N=5,5Kw 1500R/min |
| Masa maszyny |
4500 kg |
5500 kg |
| Wymiar ogólny |
2440*1370*1800MM |
2752*1490*1870MM |
Typ opakowania maszyny do obróbki biegów:
Nasza gwarancja i usługi dotyczące maszyny do obróbki biegów:
Ograniczenie czasu obowiązywania gwarancji i odpowiedzi na okres 12 miesięcy od daty B/L,wszelkie usterki lub problemy, które nie są spowodowane nieprawidłowym działaniem, zostaną bezpłatnie naprawione lub wymienione przez dostawcę.
1Wszelkie pytania zostaną wysłane w ciągu 12 godzin.
2. Profesjonalny producent, Witamy odwiedzić naszą fabrykę w dowolnym czasie
3Usługi OEM są mile widziane, a my możemy pomóc Ci wydrukować logo, informacje o firmie itp. na naszych produktach i opakowaniach.
4Wysoka jakość, modne wzory, rozsądna i konkurencyjna cena i szybki czas realizacji
5. Usługa posprzedażna
6Szybsza dostawa.
7Ochrona Twojego obszaru sprzedaży, pomysłów projektowych i wszystkich Twoich prywatnych informacji
Możesz zapłacić za zamówienie za pośrednictwem: T / T, western union, L / C na widok.
