Podkreślić:
maszyna do uniwersalnego wyciągania biegów
, Maszyna do obróbki biegów wysokiej precyzji
, maszyna do uniwersalnego obciążania
CNC czy nie: |
Normalna |
Warunki: |
Nowy |
Rodzaj: |
Obwiedniowa maszyna do kół zębatych |
Inspekcja wychodząca wideo: |
Zapewnione |
Sprawozdanie z badania maszyny: |
Zapewnione |
Rodzaj wprowadzania do obrotu: |
Gorący produkt 2023 |
Gwarancja podstawowych komponentów: |
1 rok |
Podstawowe składniki: |
Zestaw |
napięcie: |
380 V/50 Hz |
Wymiar ((L*W*H): |
2440 x 1370 x 1800 mm |
Gwarancja: |
1 rok, 12 miesięcy |
Kluczowe punkty sprzedaży: |
Konkurencyjna cena |
Masę (kg): |
45000 |
Moc (kW): |
4,75 |
Wykorzystane branże: |
Sklepy z materiałami budowlanymi, Zakłady produkcyjne, Naprawa maszyn, Prace budowlane, Energetyka i |
Lokalizacja salonu: |
Brazylia, Peru, Indonezja, Meksyk, Rosja, Chile, Ukraina |
Nazwa produktu: |
Obwiedniowa maszyna do kół zębatych |
Kolor: |
Biały lub jako wymaganie klienta |
Słowo kluczowe: |
mała maszyna do frezowania kół zębatych |
Maksymalna szerokość obróbki: |
250mm |
Moc silnika: |
6,45 kW |
Maksymalna średnica obrabianego przedmiotu: |
500 mm |
Zapewnione usługi posprzedażowe: |
Inżynierowie dostępni do obsługi maszyn za granicą |
Rozmiar maszyny: |
2440 x 1370 x 1800 mm |
Waga: |
4500 kg |
Port: |
Port Qingdao, Chiny lub jako wymagania klienta |

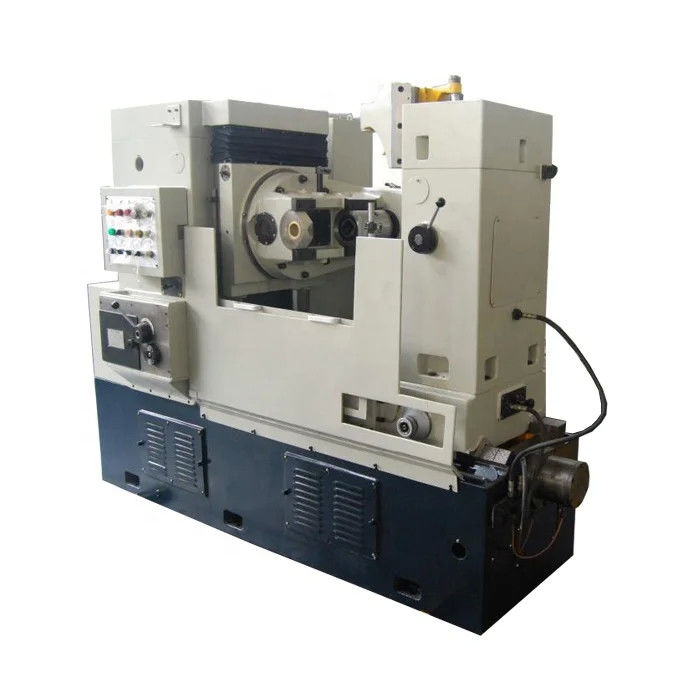

Uniwersalna maszyna do obróbki biegów wysokiej precyzji 8mm Modulus Manual
Nowy, wysoce precyzyjny 8mm Modulus Manual Universal Gear Hobbing Machine
Opis produktu
Maszyna do wyciągania biegów serii Y3180/Y3150 jest zamocowana przez pionową kolumnę i przyjmuje tradycyjny układ poziomo poruszającego się stołu roboczego, nadający się do obróbki biegów cylindrycznych,Koło robocze i krótki wał splinowy w wolnym składzieMaszyna ma następujące właściwości:
1Podwyższona wysokość pionowej kolumny i zwiększony ruch:Kolumna pionowa jest wyższa (180/130 mm większy układ osiowy w przesuwaniu głowy niż Y3180/Y3150 tego samego rodzaju) w celu umożliwienia obróbki większej szerokości zęba.
2.Żywotność narzędzi cięcia jest zwiększana przez skok narzędzia elektrycznego.
3Wysoka precyzja i długa żywotność: maszyna wykorzystuje zęby robocze o wysokiej precyzji ponad pięciu stopni i wykorzystuje materiał z stopów brązu, który jest wysoce odporny na ścieranie,umożliwiające długą żywotność i stabilną dokładność.
4Pozwolona większa prędkość obracania narzędzia: łożyska toczące zastępują tradycyjne łożyska wzdłuż pieców, umożliwiając większą prędkość obrotową narzędzi.
5.Bylinder równoważący zwrot jest zaangażowany, gdy słup narzędzia porusza się w kierunku osiowym, skutecznie zmniejszając przestrzeń między śrubokrętami i eliminując wibracje.
6- wygodna konstrukcja napędzana napędem hydraulicznym zmniejsza czas niecięcia, a także czasy używania narzędzi cięcia.
7.Zawsze wsparcie małych kolumn ogonowych przyjmuje strukturę zawiasu i może być łatwo otwierana na zewnątrz, wygodnie do zawieszenia elementów o większej średnicy ((Y3180).
Dane techniczne maszyny do przesuwania biegów:
|
Warunki
|
Y3150
|
Y3180
|
|
Maks.prężnica.Pierścienia (bez kolumny tylnej/z kolumną tylną) mm
|
500/500
|
800/550
|
|
Maksymalny moduł mm
|
8/6
|
10/8
|
|
Maksymalna szerokość obróbki mm
|
350
|
500
|
|
Minimalne zęby zęba zębatego (Z/K)
|
5
|
7
|
|
Maksymalny przebieg przewozu w kierunku pionowym mm
|
430
|
530
|
|
Maksymalny kąt spiral w obracającym się bieżniku wygiętym
|
± 45°
|
± 45°
|
|
Odległość między ośmią cięcia a powierzchnią stołu roboczego w mm
|
235~665
|
235 ~ 765
|
|
Węgiel spindlowy
|
MT.5
|
MT.5
|
|
Maksymalny wymiar cięcia mm
|
Φ160×180
|
Φ160×180
|
|
Maksymalny ruch osiowy cięcia mm
|
|
180
|
|
Średnica zmiennego przodu kołowego mm
|
22,27,32
|
27,32,40
|
|
odległość od środka grzejnika do środka stołu roboczego mm
|
30~330
|
50~550
|
|
Szybka prędkość ruchu stołu roboczego w mm
|
50
|
50
|
|
Średnica zewnętrzna/średnica otworu stołu roboczego, mm
|
510/80
|
650/80
|
|
stopnie prędkości wrotnika
|
9
|
8
|
|
zakres prędkości wrotnika rpm
|
40 ~ 250
|
40 ~ 200
|
|
zakres zasilań osiowych mm/obr.
|
12-krok 0,4~4
|
12-krok 0,4~4
|
|
moc głównego silnika z prędkością synchroniczną kw/rpm
|
4/1500
|
5.5/1500
|
|
moc silnika szybkiego osiowego z prędkością synchroniczną kw/rpm
|
1.1/1500
|
|
Moc silnika szybkiego stołu roboczego z synchroniczną prędkością kw/rpm
|
1.1/1000
|
1.1/1000
|
|
Moc silnika pompy z synchroniczną prędkością kw/rpm
|
4500
|
5800
|
|
Waga netto w kg
|
4500
|
5800
|
|
Całkowity rozmiar mm
|
2440×1270×1920
|
2765×1420×2030
|
Szczegóły Opis:
Części do odlewów
Opakowanie i wysyłka
Warunki płatności
Zwykle używamy T/T, L/C
T/T:T/T 30% z góry, saldo należy zapłacić po kontroli przed dostawą
Przed dostawą, wyślemy zdjęcia gotowych maszyn i witamy przyjść do naszej fabryki do inspekcji
Sposób pakowania
Standardy eksportowe FCL&LCL w kontenerach 20/40 stóp
FCL:Pakowanie nadające się do żeglugi,maszyna jest zamocowana w kontenerze, a części zamienne pakowane są w drewniane pudełka
Transport morski
MSK/MSC/APL/EMC/PIL itd.
Gwarancja
12 miesięcy przy normalnym użytkowaniu z wyjątkiem części zużywanych
Nasze usługi
1. 24 /Godziny później obsługa sprzedaży przezE-pocztą lubPKochanie.
2. 100%rwskaźnik odpowiedzi.
3.Inżynierowie dostępni do obsługi za granicą.
4. OEMsusługajestdostępne
5Gwarancja: 12 miesięcy, powyżej okresu gwarancji, wszystkie części zamienne oferowanefabrykacena.
