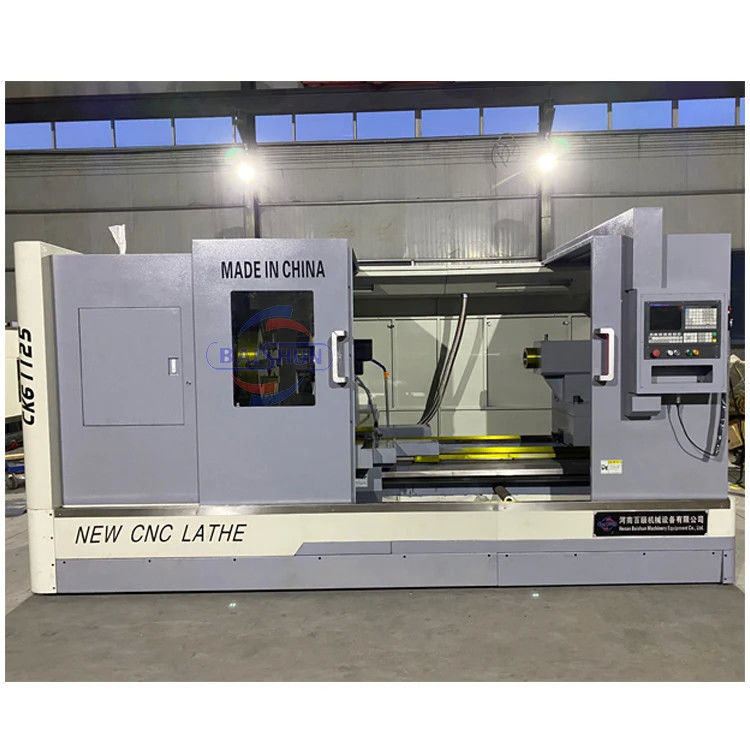

CK61125 Horyzontalna automatyczna obróbka płaskołogowa obróbka CNC
Horyzontalne obrócenie metalu z przekładnią CNC wprowadzenie podstawowej maszyny:
1.Bearingy wrzutowe przyjmują krajowe produkty znanych marek;
2Łóżko jest wykonane z żeliwa o wysokiej wytrzymałości, po 3-krotnym hartowaniu, tak aby miało wysoką sztywność i odporność na drgania;
3.Z elektryczną wieżą, może osiągnąć wysokie pozycjonowanie, szybką prędkość do wymiany narzędzi i wysoką wydajność;
4.Z silnikiem zasilającym i śrubą kierownicą do bezpośredniego połączenia, może zapewnić precyzję obróbki i dokładność pozycjonowania.
5Główny element przyjmuje strukturę symetryczną, aby deformacja termiczna była równomierna, unikając środka wrzeciona generuje przesunięcia.
6.Przewodnik przyjmuje olej w kąpieli z krążącym smarem w celu zmniejszenia deformacji termicznej;
7. Przedni koniec wrzeciona przyjmuje trójpodtrzymywającą strukturę dwukierunkowego kąta w kontakcie z łożyskiem kulkowym w celu poprawy jego dokładności i zwiększenia jego sztywności;
8Zmiany biegów w głowicy i w kierunku kierownicy są przetwarzane przez tłumienie w celu zapewnienia dokładnej transmisji i wysokiej sztywności.
9Całkowicie zamknięta osłona chroni odłamki żelaza.
Specyfikacja obrabiarki metalowej:
| Model |
CK61125 |
CK6163 |
CK6180 |
| Maksymalna średnica huśtawki nad łóżkiem |
1250 mm |
630 mm |
800 mm |
| Maksymalna średnica przesuwania nad wagonem |
860m |
350 mm |
480 mm |
| Maksymalna długość obróbki |
1000/1500/2000 |
1000/1500/2000 |
1000/1500/2000 |
| Efektywna długość obrotu |
850/1350/1850 |
850/1350/1850 |
850/1350/1850 |
| Szerokość łóżka |
700 mm |
500 mm |
550 mm/600 mm |
| Główny system przesyłowy |
4 biegów bez stopnia |
3 biegów bez stopnia |
3 biegów bez stopnia |
| Zakres prędkości wrotnika |
30-84
300-835
53-150
125-350
|
70-260
25-100
200-850 |
70-260
25-100
220-850 |
| Średnica węzła węglowego |
130 mm |
100 mm |
105 mm |
| Węgiel spindlowy |
Metryka 901:20 |
Metryka 1201:20 |
Metryka 1201:20 |
| Maks.prędkość przemieszczania się sztabu narzędzia |
X 625 mm
Z 900/1400/1900 mm
|
X 430 mm
Z 900/1400/1900 mm
|
X 500
Z 900/1400/1900 mm
|
| Szybka prędkość przycisku narzędzia |
X 4000 mm/min
Z 6000 mm/min
|
X 4000 mm/min
Z 6000 mm/min
|
X 4000 mm/min
Z 6000 mm/min
|
| Dokładność pozycji |
X 0,02 mm
Z 0,03 mm
|
X 0,03 mm
Z 0,032 mm
|
X 0,03 mm
Z 0,032 mm
|
| Powtarzana dokładność pozycji |
X 0,012 mm
Z 0,016 mm
|
X 0,012 mm
Z 0,013 mm
|
X 0,012 mm
Z 0,013 mm
|
| Dokładność przetwarzania |
IT6-IT7
|
IT6-IT7
|
IT6-IT7
|
| Nierówność powierzchni |
Ra1.6
|
Ra1.6
|
Ra1.6
|
| Średnica ogona |
250 mm
|
100 mm
|
100 mm
|
| Podróżowanie z udziałem zwierząt |
130 mm
|
250 mm
|
250 mm
|
| Węgiel, węgiel, węgiel |
Morse 8
|
Morse 5
|
Morse 5
|
| Moc silnika |
18.5kw
|
11 kW
|
11 kW
|
