Chiny wysokiej dokładności poziomych uniwersalnych przetworników metalowych ciężkich
Opis maszyny:
Ciężkozasilna horyzontalna obróbka jest zaprojektowana przy użyciu zaawansowanych na arenie międzynarodowej metod i technologii produkcyjnej, zgodnie z najnowszymi krajowymi standardami precyzji.automatyczne sterowanie, sterowanie hydrauliczne i nowoczesne konstrukcje mechaniczne z wielu dyscyplin i kategorii technologii produkcji precyzyjnej.
1Łóżko wykonane z wysokiej jakości szarego żeliwa jest wykonane przez formowanie z żywicy piaskowej, i użyć uszczelniającej struktury piasku, przewodnika przy użyciu trzech prostokątnych płaskich szyn przewodniczych,wykorzystując technologię wysokiej częstotliwości tłumienia i szlifowaniaWiększość łóżka jest 1600 mm.
2.Węgiel podtrzymywany przez dwa punkty, łożyska z precyzyjnymi łożyskami węgielnymi, układ przesyłowy po wysokiej częstotliwości tłumienia i szlifowania do obróbki,i technologii obcinania górnej krawędzi zęba, skrzynka wrotów z wykorzystaniem silnego oleju do smarowania, przedni wrot z użyciem niezawodnego labiryntu zamkniętych instytucji, może skutecznie zapobiegać rozlewom oleju i obcym obiektom do głowicy.
3System głównego układu przesyłowego poprzez obrót wrotnika napędzanego silnikiem prądu stałego, pomiędzy silnikiem głównego i mechanizmem przesyłowym, połączonymi elastycznym sprzęgłem, ma dobre właściwości mechaniczne.
4.Płaszczyzna składa się z części górnej i dolnej ciała.Podwozie wyposażone jest w szybki mechanizm ruchu ogona i mechanizm blokowania. Rękawica ogona przyjmuje wbudowaną strukturę górną; szybka zmiana rękawicy i szybki mechanizm ruchu rękawicy ogona są napędzane przez oddzielny napęd silnikowy.
5- wieża z uchwytem płyty ciśnieniowej jest podzielona na trzy części, przez duży wózek, przekrojowy przesuwek i górny blok noża, o wysokiej wytrzymałości, wysokiej sztywności i innych cechach,odpowiedni do cięcia ciężkiego.
6.Przeciąganie szynkowe metody plastyki miedziankowej cynkowo-cetnikowej, prześcieradło i łączenie nośnika narzędzi siodłowych, pojazdy silnikowe do cięcia dowolnego stożka.
7.Zaliwka dla dwóch osi przesuwane struktury, może osiągnąć przekształcenie różnych żywności.
8.System hydrauliczny używany do sterowania cylindrami hydraulicznymi, realizuje automatyczną zmianę biegów skrzynki wrzutowej i przymusowe smarowanie, system działa niezawodnie, wygodna konserwacja.
Specyfikacja maszyny:
Artykuły techniczne
Model |
CW6163
/
CW6263 |
CW6180Q
/
CW6280Q |
CW6180B
/
CW6280B |
CW61110Q /
CW62110Q |
CW61125Q
/
CW62125Q |
CW61125B |
CW61160B |
CW61160 |
CW61200 |
CW61250 |
|
| Średnica huśtawki nad łóżkiem |
630 mm |
800 mm |
800 mm |
1100 mm |
1250 mm |
1250 mm |
1600 mm |
1600 mm |
2000 mm |
2500 mm |
|
| Średnica kołysania się nad wózkiem/prześlizgiem |
350 mm |
480 mm |
480 mm |
800 mm |
920 mm |
860 mm |
1200 mm |
1200 mm |
1600 mm |
2100 mm |
|
| Średnica przesuwania się przez szczelinę/siodło |
CW6163-
Nie ma luki. |
CW6180Q-
Nie ma luki. |
CW6180B-
Nie ma luki. |
CW61110Q...
Nie ma luki. |
CW61125Q - bez luk |
Nie ma luki. |
CW6263-
800 mm |
CW6280Q-
1000 mm |
CW6280B-
1000 mm |
CW62110Q...
1300 mm |
CW62125Q--1500mm |
| Maks. Długość obróbki |
1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm |
| Maksymalna waga obrabionego przedmiotu |
2 tony |
2 tony |
20,5 tony |
20,5 tony |
20,5 tony |
6 ton |
6 ton |
16 ton |
16 ton |
16 ton |
|
| Średnica otworu wrotnika |
105 mm |
105 mm |
105 mm |
105 mm |
105 mm |
130 mm |
130 mm |
130 mm |
130 mm |
130 mm |
|
| Szerokość szyny przewodniej |
550 mm |
550 mm |
600 mm |
600 mm |
600 mm |
755 mm |
755 mm |
1100 mm |
1100 mm |
1100 mm |
|
| Główna moc silnika |
11 kw |
11 kw |
11 kw |
11 kw |
11 kw |
22 kw |
22 kw |
22 kw |
22 kw |
22 kw |
|

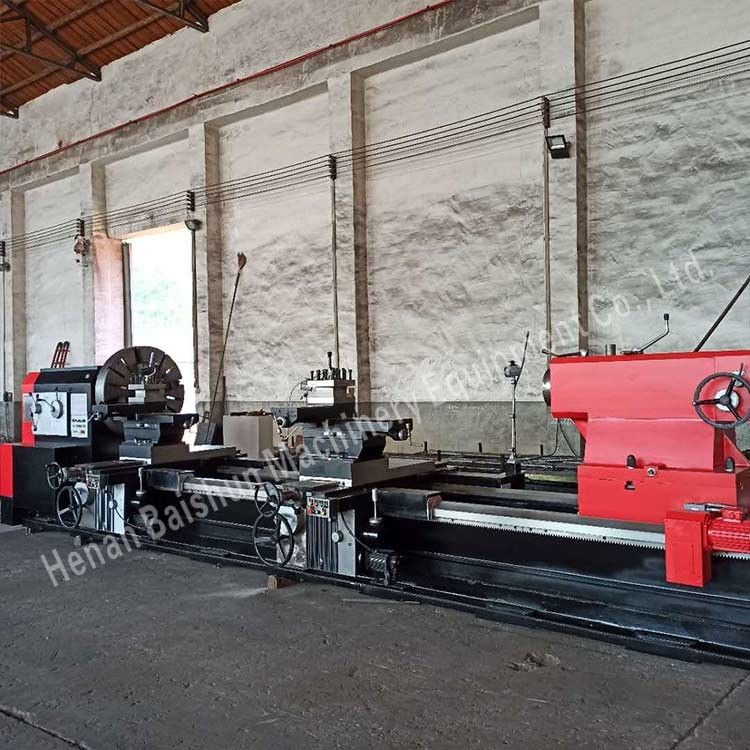

Obraz maszyny:
