CW61160B Konwencjonalna ciężka maszyna obracająca obracacz ręczny obrót mechaniczny

CW61160B Ręczna maszyna do obróbki obróbki obrotów mechanicznych

Wprowadzenie uniwersalnej poziomej obróbki obracającej:

1Maszyna ta może być używana do przetwarzania odlewów, stali oraz małych i średnich części nierdzewnych.
2. Są również odpowiednie do obrócenia zewnętrznych cylindrycznych, wewnętrznych otworów i końcówek.
3. Mogą również cięć metryczne, cala, moduły, diametryczne nitki i różne wewnętrzne i zewnętrzne nitki.
4. Górny slajd nie tylko może pracować niezależnie, aby obciąć krótką stożkową powierzchnię, ale także może podawać wzdłużną, aby obciąć długą stożkową powierzchnię.
5Źdźbło łożyska wykorzystuje krajowe produkty znanych marek.
6Głowica przyjmuje strukturę symetryczną, aby deformacja termiczna była równomierna, unikając środka wrzeciona generuje przesunięcia.
7Głowica przyjmuje olej w kąpieli z krążącym smarem w celu zmniejszenia deformacji termicznej.
8. końcówka przodu węzła przyjmuje trójpodtrzymującą strukturę dwukierunkowej kątowej w kontakcie z łożyskiem kulkowym w celu poprawy jego dokładności i zwiększenia jego sztywności
9Zębaty w głowicy i kierunku kierownicy są przetwarzane przez tłumienie w celu zapewnienia dokładnej transmisji i wysokiej sztywności.

Specyfikacja maszyny:

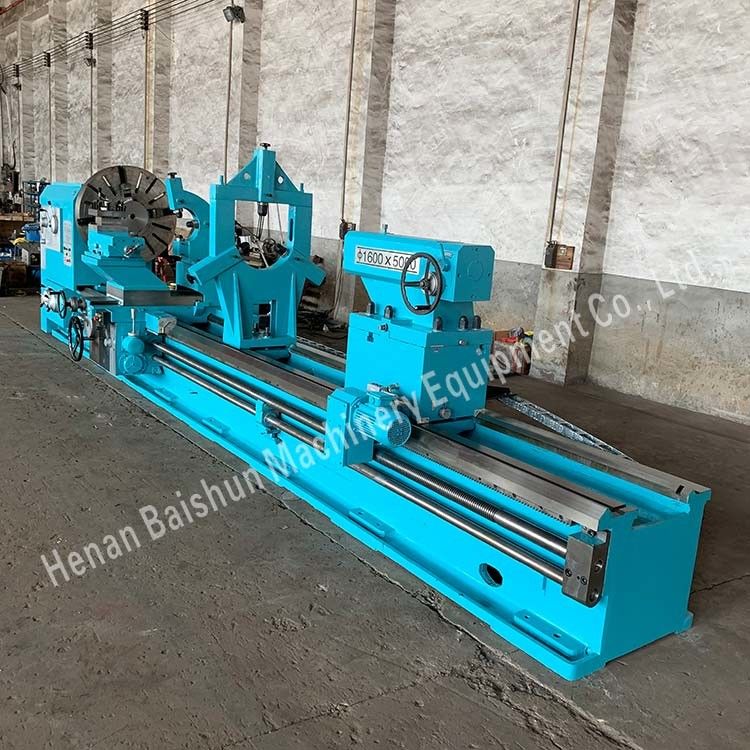

Obraz maszyny:

CW6163 / CW6263 pozioma, uniwersalna obróbka:

Główne dane techniczne:

Maksymalna średnica huśtawki nad łóżkiem: 630 mm

Maksymalna średnica huśtawki w przedziale: 800 mm

Maksymalna średnica wahania nad wagonem: 350 mm

Maksymalna długość obróbki: według żądania

Maksymalna pojemność ładunkowa: 2 tony(szerokość łóżka: 550 mm)

CW6180Q / CW6280Q pozioma, uniwersalna obróbka:

Główne dane techniczne:

Maksymalna średnica huśtawki nad łóżkiem: 800 mm

Maksymalna średnica huśtawki w przedziale: 1000 mm

Maksymalna średnica wahania nad wagonem: 480 mm

Maksymalna długość obróbki: według żądania

Maksymalna pojemność ładunkowa: 2 tony(szerokość łóżka: 550 mm)

CW6180B / CW6280B pozioma, uniwersalna obróbka:

Główne dane techniczne:

Maksymalna średnica huśtawki nad łóżkiem: 800 mm

Maksymalna średnica huśtawki w przedziale: 1000 mm

Maksymalna średnica wahania nad wagonem: 480 mm

Maksymalna długość obróbki: według żądania

Maksymalna pojemność ładowania:2.5tony(szerokość łóżka: 600 mm)

CW61125Q / CW62125Q pozioma, uniwersalna obróbka:

Główne dane techniczne:

Maksymalna średnica huśtawki nad łóżkiem: 1250 mm

Maksymalna średnica huśtawki w przedziale: 1450 mm

Maksymalna średnica wahania nad wagonem: 920 mm

Maksymalna długość obróbki: według żądania

Maksymalna pojemność ładowania:20,5 tony (szerokość łóżka: 600 mm)

Zaznaczono:jeżeli szerokość łóżka wynosi 755 mm, maksymalna ładowność wynosi 6 ton;

CW61160B pozioma, uniwersalna obrotowa:

Główne dane techniczne:

Maksymalna średnica huśtawki nad łóżkiem: 1600 mm

Maksymalna średnica wahania nad wagonem: 1200 mm

Maksymalna długość obróbki: według żądania

Maksymalna pojemność ładunkowa: 6 ton (szerokość łóżka: 755 mm)

Zaznaczono:jeżeli szerokość łóżka wynosi 1100 mm, maksymalna ładowność wynosi 16 ton;

CW61200 pozioma, uniwersalna obrotowa:

Główne dane techniczne:

Maksymalna średnica huśtawki nad łóżkiem: 2000 mm

Maksymalna średnica wahania nad wagonem: 1600 mm

Maksymalna długość obróbki: według żądania

Maksymalna pojemność ładunkowa: 16 ton (szerokość łóżka: 1100 mm)

C61200 Ciężka horyzontalna konwencjonalna rołowa obrotowa:

Główne dane techniczne:

Maksymalna średnica huśtawki nad łóżkiem: 2000 mm

Maksymalna średnica wahania nad wagonem: 1600 mm

Maksymalna długość obróbki: według żądania

Maksymalna pojemność ładunkowa: 32 tony (szerokość łóżka: 1600 mm)
