Opis produktu

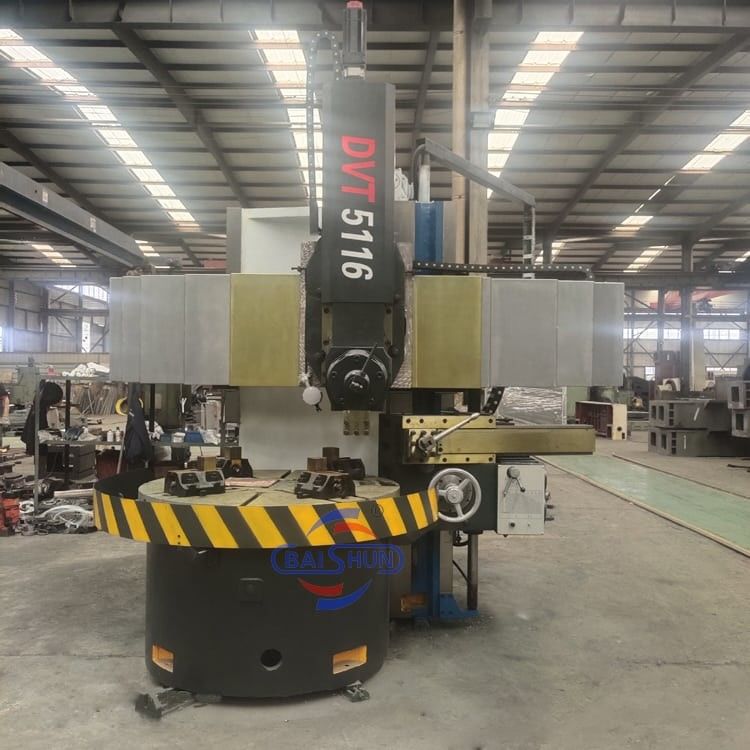

Wysokiej prędkości obracacz obracacz metalowy obracacz CNC Maszyna ciężka obracacz pionowy VTL
Przetwórnia pionowa jest odpowiednia dla przemysłu obróbki mechanicznej, może być stosowana wewnątrz i na zewnątrz cylindru, powierzchni stożkowej i twarzy, cięcia, cięcia itp.Pozostałe maszyny i aparatura.
Stolik roboczy z hydrostatycznym przewodnikiem, wał główny przyjmuje wysoko precyzyjne łożyska cylindryczne typu NN30 (D) z podwójnym rzędem, dzięki czemu stolik roboczy ma dużą przepustowość, wysoką precyzję obrotową.Narzędzia maszynowe elektryczne z wykorzystaniem krajowych produktów markowychMaszyna jest wykonana z wysoko wykwalifikowanego procesu epc, wysokiej jakości, odżeglania starzenia, wygląd piękny, trwały, dobre przyjemność, wygodne obsługi i konserwacji.Wysoka wydajność kosztowa; zawieszona stacja przycisku, szafa elektryczna i zintegrowana konstrukcja łóżka; wygaszona wiązka, wygaszony ram w kształcie litery T (wrotnica z pięcioma otworami); ochrona zamknięta wiązki,automatyczne smarowanie wszystkich części smarowychZ stałą prędkością obrotową linii.
Kluczowe cechy:
Stół wykorzystuje wysoko precyzyjną przewodnicę rolkową z kulą napędową i przewodnicę przesuwaną o średnicy 1,6 metra.
Rura kolumnowa wykonana jest z wysokiej wytrzymałości i wysoce odpornej na zużycie żeliwa szarej.
Pary przewodników zarówno w kierunku poziomym, jak i pionowym wykonane są z odpornego na zużycie żeliwa szarego.
Powierzchnia koła kierowniczego ramy i głowicy bocznej poddawana jest średniej częstotliwości utwardzaniu i obróbce końcowej walcowania.
Na dolnej stacji znajduje się nowy rodzaj czarnej płaszczyzny chromu.
Głowa szyny jest wyposażona w śrubę ołowiową do przesyłu poziomego i pionowego.
Pięciokątna płyta z pionom wieżyczki zapewnia wysoką wytrzymałość i sztywność w pozycjonowaniu wskaźnika.
Zmiatanie krzyżowe jest realizowane za pomocą oleju poprzez pompę ręczną.
Parametry maszyny
| Model |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Maksymalna średnica obrotowa pionowej podstawy narzędzia (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Średnica stołu roboczego (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Maksymalna wysokość obróbki (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Maksymalna masa obróbki (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Zakres prędkości obrotowej stołu roboczego (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Seria żywienia |
Bez stopni |
Bez stopni |
Bez stopni |
Bez stopni |
Bez stopni |
Bez stopni |
| Zakres zasilacza w miejscu spoczynku narzędzia (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Przebieg wiązki krzyżowej (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Horyzontalny przemieszczanie oparcia narzędzia (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Pionowe przemieszczanie oparcia narzędzia (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Wielkość przekroju pręta cięcia (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Moc silnika głównego (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Maszyna do obróbki kręgu pionowegoWłaściwości:
Stół ma wysokiej precyzji kierownicę walcowania kulkowego i kierownicę ślizgową o średnicy 1,6 metra.
Kolumna przekrojowa przyjmuje wysoką wytrzymałość i wysoką odporność na zużycie Szary żeliwa.
Fikcyjne pary przewodników w kierunku poziomym i pionowym przyjmują szare żelazo odlewane odporne na zużycie.
Powierzchnia koła ramy, głowa boczna przyjmują średnią częstotliwość twardego walcowania, obrabianie końcowe.
Czarna płaszczyzna chromowa nowego typu do butonizacji.
Głowa szyny jest zaprojektowana z ołowianą śrubą do przesyłu poziomego i pionowego.
Pentagonalna pozycja wskaźnika płytki pinionowej wieżycy z wysoką wytrzymałością i sztywnością.
Zmiatanie krzyża jest dostarczane olejem przez ręczną pompę.
