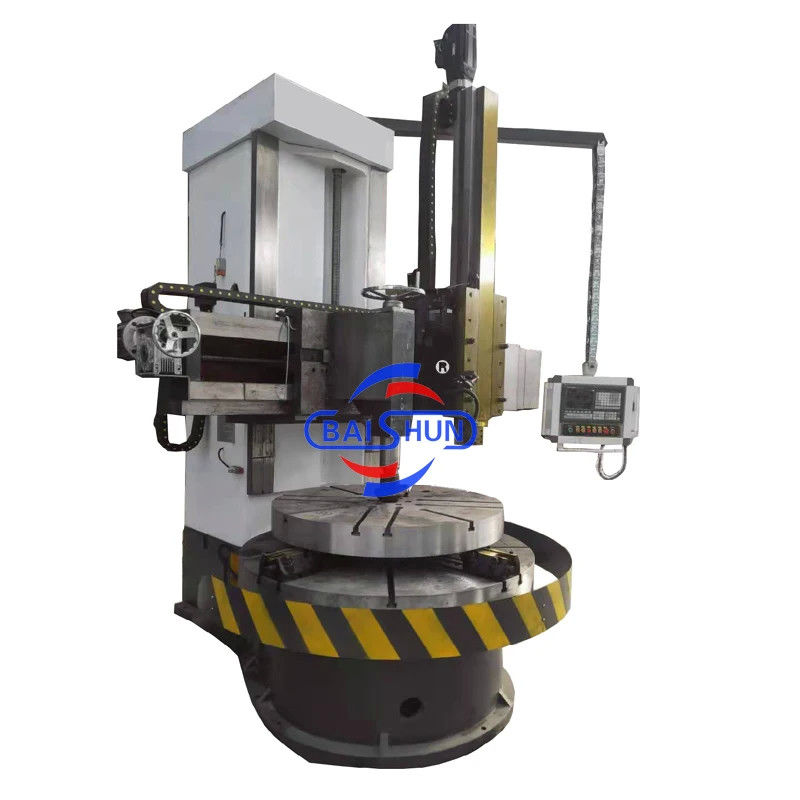

Obróbka pionowa CNC, znana również jako pionowe centrum obrotowe, jest narzędziem maszynowym stosowanym do obrotu i cięcia elementów metalowych z wysoką precyzją i wydajnością.
Jednokolumnowy stojak pionowy, konfiguracja zaawansowanych i niezawodnych komponentów mechanicznych i elektrycznych, wydajność konstrukcji jest wyjątkowa, silna sztywność,narzędzie maszynowe może spełnić silne cięcia, stolik roboczy może przenosić duże obciążenie, dobrą stabilność, wysoką wydajność, bezpieczeństwo i niezawodność.
Obróbka pionowa należy do dużych urządzeń mechanicznych, które są wykorzystywane do obróbki dużych i ciężkich części roboczych o dużym rozmiarze promieniowym, stosunkowo małym rozmiarze osiowym i złożonym kształcie.Na przykład powierzchnia cylindryczna, powierzchnia końcowa, stożkowa powierzchnia, otwór cylindryczny, otwór stożkowy itp.
Dodatkowo pionowe przetwory CNC są wysoce zautomatyzowane i mogą być programowane do wykonywania szerokiego zakresu operacji obróbki, takich jak obrót, wiercenie, wiercenie, przędzenie i frezowanie,przy minimalnej interwencji człowieka.
Ogólnie rzecz biorąc, pionowe przetwory CNC są wszechstronnym i wydajnym narzędziem obróbczym, które zapewniają wysoką precyzję i możliwości automatyzacji.i dlatego są one niezbędnym elementem nowoczesnych procesów produkcyjnych.
Kluczowe cechy:
Stół wykorzystuje wysoko precyzyjną przewodnicę rolkową z kulą napędową i przewodnicę przesuwaną o średnicy 1,6 metra.
Rura kolumnowa wykonana jest z wysokiej wytrzymałości i wysoce odpornej na zużycie żeliwa szarej.
Pary przewodników zarówno w kierunku poziomym, jak i pionowym wykonane są z odpornego na zużycie żeliwa szarego.
Powierzchnia koła kierowniczego ramy i głowicy bocznej poddawana jest średniej częstotliwości utwardzaniu i obróbce końcowej walcowania.
Na dolnej stacji znajduje się nowy rodzaj czarnej płaszczyzny chromu.
Głowa szyny jest wyposażona w śrubę ołowiową do przesyłu poziomego i pionowego.
Pięciokątna płyta z pionom wieżyczki zapewnia wysoką wytrzymałość i sztywność w pozycjonowaniu wskaźnika.
Zmiatanie krzyżowe jest realizowane za pomocą oleju poprzez pompę ręczną.
Parametry maszyny
| Model |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Maksymalna średnica obrotowa pionowej podstawy narzędzia (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Średnica stołu roboczego (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Maksymalna wysokość obróbki (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Maksymalna masa obróbki (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Zakres prędkości obrotowej stołu roboczego (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Seria żywienia |
Bez stopni |
Bez stopni |
Bez stopni |
Bez stopni |
Bez stopni |
Bez stopni |
| Zakres zasilacza w miejscu spoczynku narzędzia (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Przebieg wiązki krzyżowej (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Horyzontalny przemieszczanie oparcia narzędzia (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Pionowe przemieszczanie oparcia narzędzia (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Wielkość przekroju pręta cięcia (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Moc silnika głównego (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Werykacyjna maszyna obracającaFigura:
Stół ma wysokiej precyzji kierownicę walcowania kulkowego i kierownicę ślizgową o średnicy 1,6 metra.
Kolumna przekrojowa przyjmuje wysoką wytrzymałość i wysoką odporność na zużycie Szary żeliwa.
Fikcyjne pary przewodników w kierunku poziomym i pionowym przyjmują szare żelazo odlewane odporne na zużycie.
Powierzchnia koła ramy, głowa boczna przyjmują średnią częstotliwość twardego walcowania, obrabianie końcowe.
Czarna płaszczyzna chromowa nowego typu do butonizacji.
Głowa szyny jest zaprojektowana z ołowianą śrubą do przesyłu poziomego i pionowego.
Pentagonalna pozycja wskaźnika płytki pinionowej wieżycy z wysoką wytrzymałością i sztywnością.
Zmiatanie krzyża jest dostarczane olejem przez ręczną pompę.
