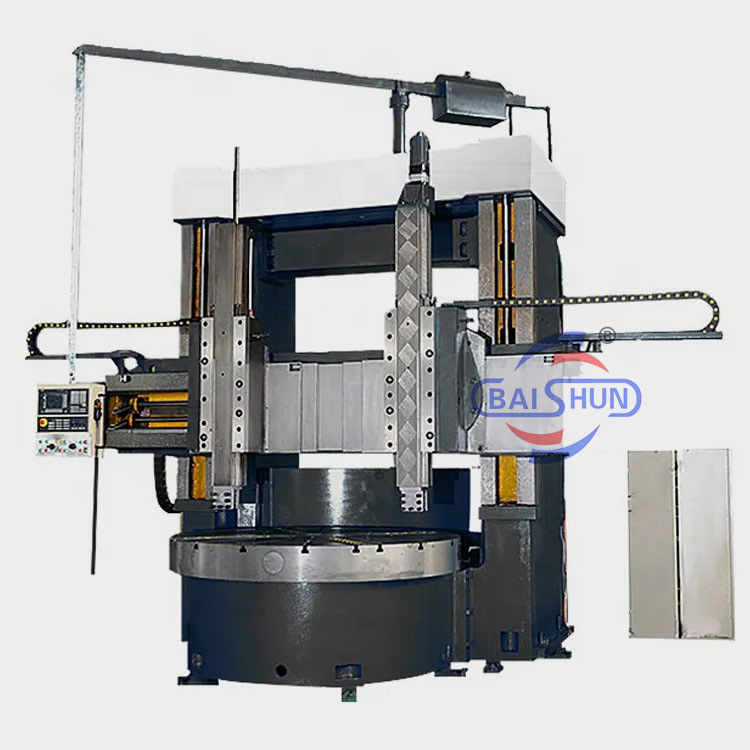

Wysokiej jakości ciężkiej pracy pionowy wieżycowy zwrotnik CNC podwójny kolumna pionowy zwrotnik

Name: Wysokiej jakości ciężkiej pracy pionowy wieżycowy zwrotnik CNC podwójny kolumna pionowy zwrotnik
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Henan, Chiny

Nazwa handlowa: BAISHUN MACHINERY

Orzecznictwo: CE，ISO

Numer modelu: CK5235

Dokument: Broszura produktu w wersji PDF

Warunki płatności i wysyłki

Minimalne zamówienie: 1 SET

Cena: negotiable

Szczegóły pakowania: 1Na zewnątrz opakujemy produkt plastikiem, aby zapobiec mokrości.2Na zewnątrz stacjonarnego obrabiar

Czas dostawy: 30-35 dni roboczych

Zasady płatności: Akredytywa, T/T, Western Union

Możliwość Supply: 20 zestawów/zestawów miesięcznie

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Wysokiej jakości obróbka pionowa, CNC Dwukolumnowy Obrót Pionowy


Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm):	2500	Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm):	90 obrotów na godzinę
Wydajność obróbki:	Średnie obciążenie	Otwór wrzeciona (mm):	105
Szerokość łóżka (mm):	250 mm	Moc silnika wrzeciona (kW):	55
Liczba wrzecion:	Bliźniak	Liczba osi:	2
Podróż (oś X) (mm):	1900 mm	Podróż (oś Z) (mm):	1250 mm
Dokładność pozycjonowania (mm):	±0,005	Powtarzalność (X/Y/Z) (mm):	±0,003
Wymiar ((LWH):	615044005330 mm	napięcie:	380v
System sterowania CNC:	GSK	Stacje narzędziowe:	4
Masę (kg):	55000	Nazwa produktu:	Maszyna do obróbki obrotowej CNC o podwójnej kolumnie
Maksymalna średnica toczenia:	3500 mm	Maks. wysokość kawałka wok:	2000 mm

Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm):	2500
Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm):	90 obrotów na godzinę
Wydajność obróbki:	Średnie obciążenie
Otwór wrzeciona (mm):	105
Szerokość łóżka (mm):	250 mm
Moc silnika wrzeciona (kW):	55
Liczba wrzecion:	Bliźniak
Liczba osi:	2
Podróż (oś X) (mm):	1900 mm
Podróż (oś Z) (mm):	1250 mm
Dokładność pozycjonowania (mm):	±0,005
Powtarzalność (X/Y/Z) (mm):	±0,003
Wymiar ((LWH):	615044005330 mm
napięcie:	380v
System sterowania CNC:	GSK
Stacje narzędziowe:	4
Masę (kg):	55000
Nazwa produktu:	Maszyna do obróbki obrotowej CNC o podwójnej kolumnie
Maksymalna średnica toczenia:	3500 mm
Maks. wysokość kawałka wok:	2000 mm

Wysokiej jakości ciężkiej pracy pionowy wieżycowy zwrotnik CNC podwójny kolumna pionowy zwrotnik

Wysokiej jakości ciężkiej pracy pionowy wieżycowy zwrotnik CNC podwójny kolumna pionowy zwrotnik

Podwójne kolumnowe obrocie pionowe to najnowocześniejszy sprzęt łączący elementy mechaniczne, elektryczne i hydrauliczne.Zawiera nowoczesne zasady projektowania i techniki produkcji, wykorzystując optymalizację CAD i najnowocześniejsze komponenty z krajowych i międzynarodowych źródeł.wysoka sztywność statyczna i dynamicznaWszystkie główne specyfikacje techniczne części maszynowych są zgodne z normami krajowymi.

Maszyna składa się z różnych elementów, w tym podstawy stołu roboczego, stołu roboczego, głównego skrzynki przesyłowej, ramy bramki, wiązki, podłogi narzędzia ram, skrzynki zasilającej, systemu elektrycznego, stacji operacyjnej,system hydrauliczny, oraz urządzeń ochronnych.

Ramy bramkowe

W górnej części bramki znajduje się lewy i prawy podnośnik.napędzany dwukiesiowym rozciągającym się silnikiem ACPoprzez parę biegów, parę robaków i biegów oraz podwójne śruby prowadzące sprawiają, że wiązka porusza się podnosząc wzdłuż lewej i prawej kolumny.

Wiązka

Beam przyjmuje wysokiej wytrzymałości i niskiego naprężenia żelaza odlewanego z wystarczającą sztywnością i wytrzymałością, tak aby zapewnić dokładność maszyny, aby mieć długoterminową utrzymanie i stabilność.Wiązka jest przed pionową kolumnąNa tylnej stronie wiązki znajdują się 4 hydrauliczne punkty zacisku. Po obu stronach wiązki znajdują się skrzynki do podkładania narzędzi.

Parametry maszyny

Specyfikacje	Jednostka	CK5225	CK5231	CK5240Q	CK5240
Maksymalna średnica obrotowa	mm	2500	3150	4000	4000
Maks. wysokość obróbki	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Maksymalna masa obróbki	T	10/20	10/20	10/20	32
Średnica stołu roboczego	mm	2250	2830	2830/3150	3200/3600
Zakres prędkości stołu	r/min	2-63	2-63	2-63	2-63
Kroki		16	16	16	16
Maksymalny moment obrotowy stołu roboczego	KN.m	63	63	63	100
Szybki przebieg głowicy szyny	mm/min	4000	4000	4000	4000
Ram pionowy ruch prawej głowicy koła	K.O.	35	35	35	40
Ram pionowy ruch lewej szyny	k	30	30	30	30
Siła cięcia przedziału prawej głowicy koła	mm/min	1-50	1-50	1-50	1-50
Siła cięcia przedziału prawej głowicy koła	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Podróż ramienia	mm	1000	1000	1000	1250
Sekcja ramienia	mm	255×200	255×200	255×200	240×240
Obrót lewego i prawego głowicy koła	°	± 30°	± 30°	± 30°	± 30°
Sekcja narzędzia	mm	40 x 50	40 x 50	40 x 50	50 x 50
Moc silnika głównego	Kw	55	55	55	75
Ogólne wymiary	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520
