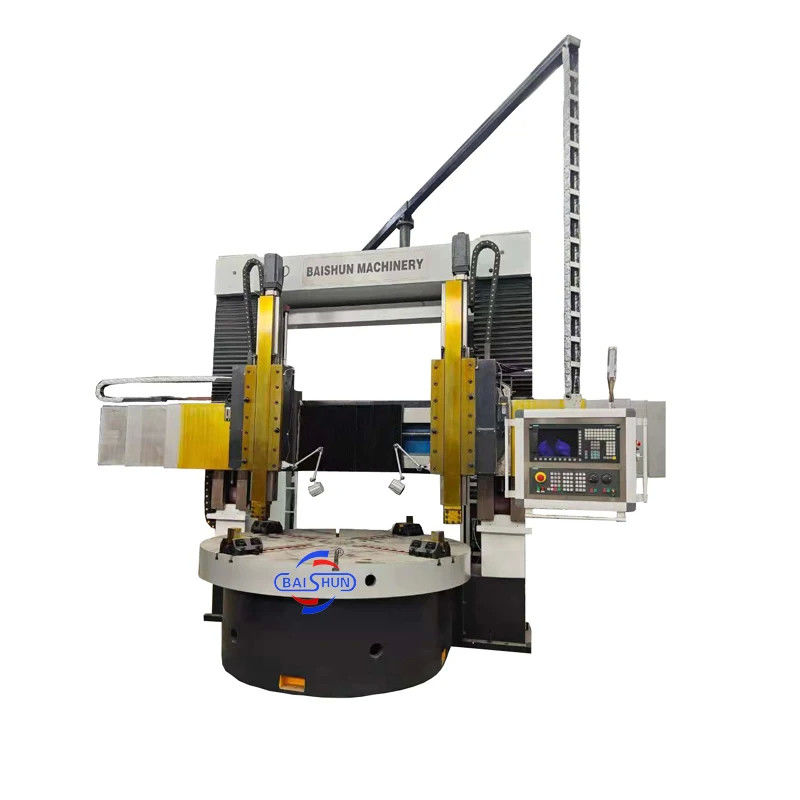

CNC Universal Vertical Turning Lathe Podwójna kolumna Vertical Lathe Machine CK5235

Name: CNC Universal Vertical Turning Lathe Podwójna kolumna Vertical Lathe Machine CK5235
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Henan, Chiny

Nazwa handlowa: BAISHUN MACHINERY, BAISHUN MACHINERY

Orzecznictwo: CE/ISO9001

Numer modelu: CK5235

Dokument: Broszura produktu w wersji PDF

Warunki płatności i wysyłki

Cena: $76,000.00/sets 1-4 sets

Szczegóły pakowania: 1. Outside we will pack the product with plasitic to prevent wet. 1. Na zewnątrz zapakujem

Możliwość Supply: 20 zestawów/zestawów miesięcznie

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
Maszyna do obróbki kręgu pionowego o podwójnej kolumnie
,
Maszyna do obróbki obróbki pionowej CNC

Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm):

3500

Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm):

50 obrotów na minutę

Wydajność obróbki:

Średnie obciążenie

Otwór wrzeciona (mm):

130

Szerokość łóżka (mm):

250 mm

Moc silnika wrzeciona (kW):

30

Liczba wrzecion:

Bliźniak

Max. Maks. Turned Length (mm) Długość toczona (mm):

3500

Liczba osi:

2

Podróż (oś X) (mm):

750 mm

Podróż (oś Z) (mm):

1800 mm

Dokładność pozycjonowania (mm):

±0,005

Powtarzalność (X/Y/Z) (mm):

±0,005

Wymiar ((L*W*H):

3950*6300*4350mm

napięcie:

380v

System sterowania CNC:

GSK, SIEMENS, FANUC

Marka narzędziowa:

HONGDA

Stacje narzędziowe:

4

Masę (kg):

35000

Nazwa produktu:

Uniwersalne stołowe przetwórnie CNC

Max. Maks. workpiece weight: waga detalu::

8000 kg

Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm):

3500

Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm):

50 obrotów na minutę

Wydajność obróbki:

Średnie obciążenie

Otwór wrzeciona (mm):

130

Szerokość łóżka (mm):

250 mm

Moc silnika wrzeciona (kW):

30

Liczba wrzecion:

Bliźniak

Max. Maks. Turned Length (mm) Długość toczona (mm):

3500

Liczba osi:

2

Podróż (oś X) (mm):

750 mm

Podróż (oś Z) (mm):

1800 mm

Dokładność pozycjonowania (mm):

±0,005

Powtarzalność (X/Y/Z) (mm):

±0,005

Wymiar ((L*W*H):

3950*6300*4350mm

napięcie:

380v

System sterowania CNC:

GSK, SIEMENS, FANUC

Marka narzędziowa:

HONGDA

Stacje narzędziowe:

4

Masę (kg):

35000

Nazwa produktu:

Uniwersalne stołowe przetwórnie CNC

Max. Maks. workpiece weight: waga detalu::

8000 kg

CNC Universal Vertical Turning Lathe Podwójna kolumna Vertical Lathe Machine CK5235

CNC Universal Vertical Turning Lathe Podwójna kolumna Vertical Lathe Machine CK5235

Podwójne kolumny pionowe to zaawansowane wyposażenie z integracją mechaniczno-elektryczno-hydrauliczną, które absorbuje nową filozofię projektowania i technologię produkcji.Przyjmuje sposób projektowania optymalizacji CAD, wyposaża zaawansowane komponenty funkcjonalne w kraju i za granicą.długą żywotnośćGłówne specyfikacje techniczne każdej części maszyny są zgodne z odpowiednimi krajowymi normami.

Maszyna posiada podstawę stołu roboczego, stolik roboczy, główną skrzynkę przesyłową, ramę bramkową, wiązkę, oparcie narzędzia, skrzynkę do podawania, system elektryczny, stację operacyjną, system hydrauliczny, urządzenie ochronne itp.

Ramy bramkowe:

Ramka bramki składa się z lewych i prawych pionowych kolumn oraz wiązki łączącej.Górna część bramki wyposażona jest w lewe i prawe skrzynki podnoszące napędzane przez dwuosiowe silniki prądu przemiennegoPłyty te, wraz z parami biegów, parami biegów robaka i podwójnymi śrubokrętami z ołowiem, umożliwiają pionowe poruszanie się wiązki wzdłuż szyn przewodni kolumn pionowych.

Wiązka:

Wiązka wykonana jest z wysokiej wytrzymałości, niskoprężnego żelaza odlewanego w celu zapewnienia optymalnej sztywności, wytrzymałości i długoterminowej stabilności dla precyzyjnego obróbki.wiązka porusza się pionowo wzdłuż szyny prowadzącejPo tylnej stronie wiązki znajdują się cztery hydrauliczne punkty zacisku, a po bokach znajdują się skrzynki do podkładania narzędzi.

Parametry maszyny

Specyfikacje Jednostka CK5225 CK5231 CK5240Q CK5240

Maksymalna średnica obrotowa mm 2500 3150 4000 4000

Maks. wysokość obróbki mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500

Maksymalna masa obróbki T 10/20 10/20 10/20 32

Średnica stołu roboczego mm 2250 2830 2830/3150 3200/3600

Zakres prędkości stołu r/min 2-63 2-63 2-63 2-63

Kroki 16 16 16 16

Maksymalny moment obrotowy stołu roboczego KN.m 63 63 63 100

Szybki przebieg głowicy szyny mm/min 4000 4000 4000 4000

Ram pionowy ruch prawej głowicy koła K.O. 35 35 35 40

Ram pionowy ruch lewej szyny k 30 30 30 30

Siła cięcia przedziału prawej głowicy koła mm/min 1-50 1-50 1-50 1-50

Siła cięcia przedziału prawej głowicy koła mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000

Podróż ramienia mm 1000 1000 1000 1250

Sekcja ramienia mm 255×200 255×200 255×200 240×240

Obrót lewego i prawego głowicy koła ° ± 30° ± 30° ± 30° ± 30°

Sekcja narzędzia mm 40 x 50 40 x 50 40 x 50 50 x 50

Moc silnika głównego Kw 55 55 55 75

Ogólne wymiary cm 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520

Zdjęcia produktów
