Dwie kolumny CNC pionowy zwrotnik CK5240 Metalowy zwrotnik średnica 4000mm

Name: Dwie kolumny CNC pionowy zwrotnik CK5240 Metalowy zwrotnik średnica 4000mm
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5225
Price: 96,300.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Henan, Chiny

Nazwa handlowa: BAISHUN MACHINERY

Orzecznictwo: CE，ISO

Numer modelu: CK5225

Dokument: Broszura produktu w wersji PDF

Warunki płatności i wysyłki

Minimalne zamówienie: 1 SET

Cena: negotiable

Szczegóły pakowania: 1Na zewnątrz opakujemy produkt plastikiem, aby zapobiec mokrości.2Na zewnątrz stacjonarnego obrabiar

Czas dostawy: 30-35 dni roboczych

Zasady płatności: Akredytywa, T/T, Western Union

Możliwość Supply: 20 zestawów/zestawów miesięcznie

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Dwukolumnowa pionowa maszyna do obracania, Maszyna obrotowa pionowa 4000 mm


Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm):	2500	Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm):	260 obrotów na godzinę
Wydajność obróbki:	Średnie obciążenie	Otwór wrzeciona (mm):	105
Szerokość łóżka (mm):	250 mm	Moc silnika wrzeciona (kW):	30
Liczba wrzecion:	Samotny	Liczba osi:	2
Podróż (oś X) (mm):	1400 mm	Podróż (oś Z) (mm):	1000 mm
Wymiar ((LWH):	370056503950 mm	Stacje narzędziowe:	4
Masę (kg):	33000	Nazwa produktu:	Metalowe skręcanie średnicy 4000mm Centrum obróbki obrabiarki
Maksymalna średnica toczenia:	2500 mm	Maks. wysokość kawałka wok:	2000 mm

Max. Maks. Length of Workpiece (mm) Długość przedmiotu obrabianego (mm):	2500
Max. Maks. Spindle Speed (rpm) Prędkość wrzeciona (rpm):	260 obrotów na godzinę
Wydajność obróbki:	Średnie obciążenie
Otwór wrzeciona (mm):	105
Szerokość łóżka (mm):	250 mm
Moc silnika wrzeciona (kW):	30
Liczba wrzecion:	Samotny
Liczba osi:	2
Podróż (oś X) (mm):	1400 mm
Podróż (oś Z) (mm):	1000 mm
Wymiar ((LWH):	370056503950 mm
Stacje narzędziowe:	4
Masę (kg):	33000
Nazwa produktu:	Metalowe skręcanie średnicy 4000mm Centrum obróbki obrabiarki
Maksymalna średnica toczenia:	2500 mm
Maks. wysokość kawałka wok:	2000 mm

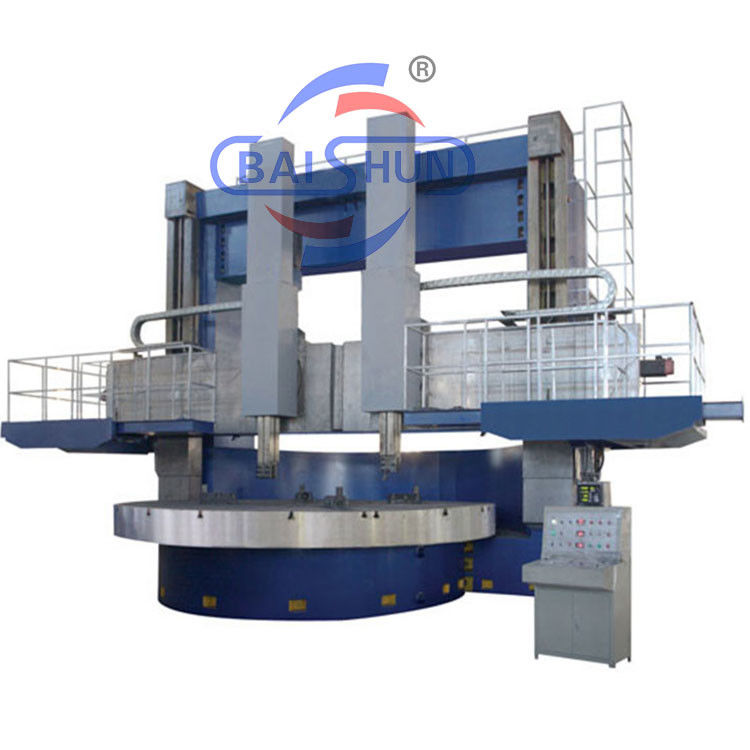

Dwie kolumny CNC pionowy zwrotnik CK5240 Metalowy zwrotnik średnica 4000mm

Dwie kolumny CNC pionowy zwrotnik CK5240 Metalowy zwrotnik średnica 4000mm

Podwójne kolumny pionowe to zaawansowane wyposażenie z integracją mechaniczno-elektryczno-hydrauliczną, które absorbuje nową filozofię projektowania i technologię produkcji.Przyjmuje sposób projektowania optymalizacji CAD, wyposaża zaawansowane komponenty funkcjonalne w kraju i za granicą.długą żywotnośćGłówne specyfikacje techniczne każdej części maszyny są zgodne z odpowiednimi krajowymi normami.

Maszyna posiada podstawę stołu roboczego, stolik roboczy, główną skrzynkę przesyłową, ramę bramkową, wiązkę, oparcie narzędzia, skrzynkę do podawania, system elektryczny, stację operacyjną, system hydrauliczny, urządzenie ochronne itp.

Obróbka pionowa CNC, znana również jako pionowe centrum obrotowe, jest narzędziem maszynowym stosowanym do obrotu i cięcia elementów metalowych z wysoką precyzją i wydajnością.

Obróbka pionowa CNC ma pionowy wrot, który trzyma i obraca przedmiot. Są szeroko stosowane w przemyśle produkcyjnym do produkcji dużych i ciężkich komponentów, takich jak zębaty, turbiny,i części lotniczychSą one szczególnie przydatne do obrotu elementów o wysokim stosunku kształtu.

W celu zapewnienia dokładności i nośności obciążenia, obróbka pionowa o podwójnej kolumnie przyjmuje krótką strukturę wrzutową.Stół roboczy jest wyposażony w hydrostatyczny przewodnik o stałym przepływie, który dostarcza olej ciśnieniowy do komory oleju ciśnieniowego statycznego za pośrednictwem równoważnego dystrybutora oleju.

Główny ruch maszyny jest napędzany przez serwomotor AC, zapewniający doskonałe właściwości dynamiczne.Ruch osi zasilającej jest realizowany za pomocą serwomotora napędzającego strukturę śruby kulkowej o wysokiej precyzji za pośrednictwem skrzynki redukcyjnej, zapewniając dokładne ustawienie.

Parametry maszyny

Specyfikacje	Jednostka	CK5225	CK5231	CK5240Q	CK5240
Maksymalna średnica obrotowa	mm	2500	3150	4000	4000
Maks. wysokość obróbki	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Maksymalna masa obróbki	T	10/20	10/20	10/20	32
Średnica stołu roboczego	mm	2250	2830	2830/3150	3200/3600
Zakres prędkości stołu	r/min	2-63	2-63	2-63	2-63
Kroki		16	16	16	16
Maksymalny moment obrotowy stołu roboczego	KN.m	63	63	63	100
Szybki przebieg głowicy szyny	mm/min	4000	4000	4000	4000
Ram pionowy ruch prawej głowicy koła	K.O.	35	35	35	40
Ram pionowy ruch lewej szyny	k	30	30	30	30
Siła cięcia przedziału prawej głowicy koła	mm/min	1-50	1-50	1-50	1-50
Siła cięcia przedziału prawej głowicy koła	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Podróż ramienia	mm	1000	1000	1000	1250
Sekcja ramienia	mm	255×200	255×200	255×200	240×240
Obrót lewego i prawego głowicy koła	°	± 30°	± 30°	± 30°	± 30°
Sekcja narzędzia	mm	40 x 50	40 x 50	40 x 50	50 x 50
Moc silnika głównego	Kw	55	55	55	75
Ogólne wymiary	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520
